ZDRO电动O型切断阀

ZDRO电动O型切断阀 概述ZDRO系列电动0型切断球阀由电动执行机构和0型球阀组成DN15~200为浮动球式,DN250~300为固定球式结构。该阀结构紧凑、体积小、重量轻、装拆维修方便、流道通杨、流阻小、密封性能好。阀座采用挠性的唇缘结构,具有磨损补偿和中腔自动泄压作用,因而密封可靠,使用寿命长。广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。技术参数和性能阀体型式直通铸造球型阀公称通径DN15、20、25、32、40、50、65、80、125、150、

ZDRO电动O型切断阀

概述
ZDRO系列电动0型切断球阀由电动执行机构和0型球阀组成DN15~200为浮动球式,DN250~300为固定球式结构。
该阀结构紧凑、体积小、重量轻、装拆维修方便、流道通杨、流阻小、密封性能好。阀座采用挠性的唇缘结构,具有磨损补偿和中腔自动泄压作用,因而密封可靠,使用寿命长。
广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
技术参数和性能
阀体

型式

直通铸造球型阀

公称通径

DN15、20、25、32、40、50、65、80、125、150、200、250、300

公称压力

PN1.6、2.5、4.0、6.4MPa

法兰标准

JB/T79.1(2)-94、GB/T9113.1(2)-2000

材料

铸钢ZG(230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)

上脚盖

与阀体成一整体-45~400℃

压盖型式

螺栓压紧式

填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件

阀芯型式

球型阀芯

流量特性

快开特性

材料

铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2T)

额定行程

全开90°

执行机构

型式

3410R、PSQ、HQ电子式电动执行机构

输入信号

1-5V·DC

电源电压

220V/50HZ

环境温度

-20~+70℃

阀体、阀内件标准材料组合及使用温度范围
R.TFE(F):二氧化钼强化聚四氟乙烯
R.TFE(C):碳纤维强化聚四氟乙烯
HCr:镀硬铬
S.S:部分堆焊司太莱合金

阀体

ZG230-450、ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球芯

材料

304

304

304

316

316

316

处理

抛光

抛光

喷焊、抛光

抛光

抛光

喷焊、抛光

阀杆

材料

304

304

304

316

316

316

阀座

材料

R.TFE(F)

R.TFE(F)

304、316

R.TFE(F)

R.TFE(F)

316

处理

-

-

S.S

-

-

S.S

泄漏等级

VI

VI

IV

VI

VI

IV

使用温度

2G3230-450

-5~+180

-5~+250

-5~+400

-5~+180

-5~+250

-5~+400

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

-45~+180

-45~+50

-45~+400

-45~+180

-45~+250

-45~+400

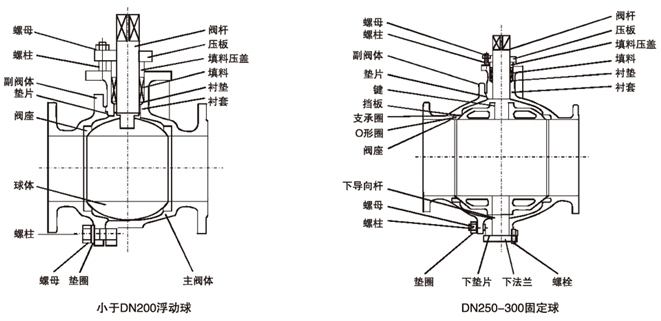

结构图

ZDRO电动O型切断阀

执行机构配置、允许压差

公称通径

15

20

25

40

50

65

80

100

125

150

200

250

300

执行机构

3410RSA-05

3410RSA-10

3410RSA-20

3410RSA-50

3410RSA-60

3410RSA--100

△P(100KPa)

64

64

64

64

64

64

64

63

58

34

17

15

12

ZDRO电动O型切断阀

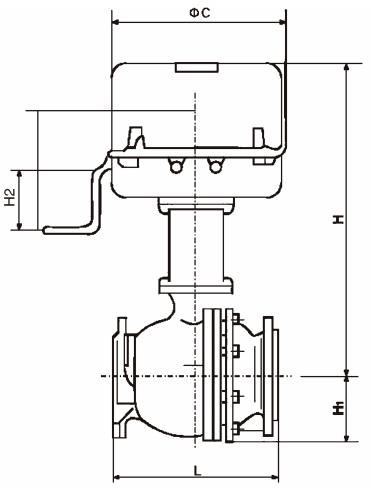

外形尺寸

单位:mm

公称通径

L

H

H1

ΦC

H2

PN16

PN40

PN16

PN40

15

130

140

310

45

47.5

225

160

20

130

152

310

49

58.5

225

160

25

140

165

330

55

62.5

225

160

40

165

190

350

65

77.5

225

160

50

203

216

360

75

82.5

225

160

65

222

241

435

90

95

225

160

80

241

283

445

95

105

335

160

100

305

305

480

115

127.5

335

160

125

356

381

480

127

140

335

160

150

394

403

595

140

160

335

160

200

457

502

615

172.5

190

335

160

250

533

568

875

310

310

335

160

300

610

648

950

350

350

335

160
