手动真空球阀产品简介:
GU系列手动真空球阀是在1.3×10-7~6×105Pa的真空系统中用来开启或隔断气流的阀门,广泛适用各类气体,液体等正、负压力管道系统,符合GMP标准。
手动真空球阀工作原理:
以阀杆带动阀球转 90º达到开关目的。
手动真空球阀产品特点:
1、开关扭矩小,工作稳定、可靠;
2、结构紧凑,重量轻,外形简洁、美观;
3、该阀既能适用高真空,又能适用一定的正压力下 使用;
4、密封结构设计独特,漏率可达到<1×10-10Pa.M3/S,
5、由于球阀全通导,又能达到超高真空要求,所以 也能适用于加速器真空系统。
手动真空球阀主要性能:
漏率:阀体 ≤1.3×10-9Pa.M3/S;
压力范围:1.3×10-7Pa~6×105Pa;
工作介质:水、蒸气、酸、碱。
工作温度:-30℃~+150℃。
安装位置:任意。
寿命:≥20000次。
手动真空球阀主要零件材料:
◆阀体:304、316L
◆球体:316L
◆密封件:增强聚四氟乙烯

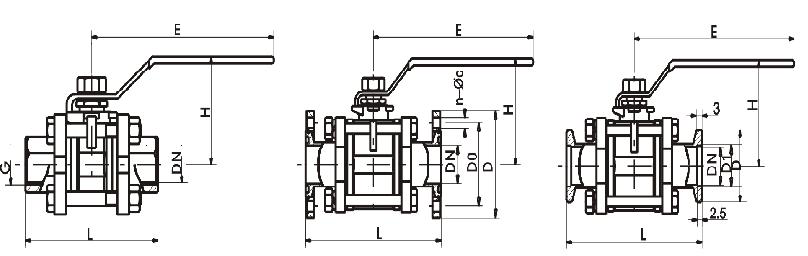

手动真空球阀外形及连接尺寸:
螺纹连接的外形及连接尺寸(JB919)
型号 |
DN |
G |
H |
E |
L |
GU-10(G) |
10 |
1/4" |
52 |
105 |
68 |
GU-16(G) |
16 |
1/2" |
64 |
130 |
72 |
GU-20(G) |
20 |
3/4" |
67 |
130 |
82 |
GU-25(G) |
25 |
1" |
83 |
165 |
90 |
GU-32(G) |
32 |
1-1/4" |
89 |
165 |
112 |
GU-40(G) |
40 |
1-1/2" |
100 |
190 |
120 |
GU-50(G) |
50 |
2" |
125 |
190 |
145 |
GU-63(G) |
63 |
2-1/2" |
150 |
250 |
185 |
GU-80(G) |
80 |
3" |
161 |
250 |
210 |
GU-100(G) |
100 |
4" |
180 |
280 |
268 |
活套法兰连接(GB6070)
型号 |
DN |
D |
Do |
H |
E |
L |
n-φc |
GU-10(F) |
10 |
55 |
40 |
52 |
105 |
84 |
4-φ6.6 |
GU-16(F) |
16 |
60 |
45 |
64 |
130 |
84 |
4-φ6.6 |
GU-25(F) |
25 |
70 |
55 |
83 |
165 |
114 |
4-φ6.6 |
GU-32(F) |
32 |
90 |
70 |
89 |
165 |
140 |
4-φ9 |
GU-40(F) |
40 |
100 |
80 |
100 |
190 |
160 |
4-φ9 |
GU-50(F) |
50 |
110 |
90 |
125 |
190 |
170 |
4-φ9 |
GU-63(F) |
63 |
130 |
110 |
150 |
250 |
195 |
4-φ9 |
GU-80(F) |
80 |
145 |
125 |
161 |
250 |
220 |
8-φ9 |
GU-100(F) |
100 |
165 |
145 |
180 |
280 |
280 |
8-φ9 |
快卸法兰连接(GB498)
型号 |
DN |
D1 |
D |
H |
E |
L |
GU-10(KF) |
10 |
12.2 |
30 |
52 |
105 |
84 |
GU-16(KF) |
16 |
17.2 |
30 |
64 |
130 |
84 |
GU-25(KF) |
25 |
26.2 |
40 |
83 |
165 |
114 |
GU-32(KF) |
32 |
34.2 |
55 |
89 |
165 |
140 |
GU-40(KF) |
40 |
41.2 |
55 |
100 |
190 |
160 |
GU-50(KF) |
50 |
52.2 |
75 |
125 |
190 |
17 |
