A61H焊接高压安全阀由本公司精心生产的一款安全阀，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。焊接高压安全阀适用于各种不同的轻重工业工况以及建筑管道。安全阀广泛应用于：电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业，城市建设等领域。
|
产品名称 |
焊接高压安全阀 |
|
产品型号 |
A61H、A61Y |
|
公称通径 |
DN10-25 |
|
压力范围 |
16.0MPa-32.0MPa |
|
阀体材质 |
铸钢、锻钢、不锈钢 |
产品介绍：
A61H焊接高压安全阀适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上，A61Y-160P，A61Y-320P不锈钢焊接高压安全阀适用于温度 ≤200℃有腐蚀性的气体或液体的设备和管路上，作为超压保护装置。
技术说明：
设计制造标准：GB/T 12243-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

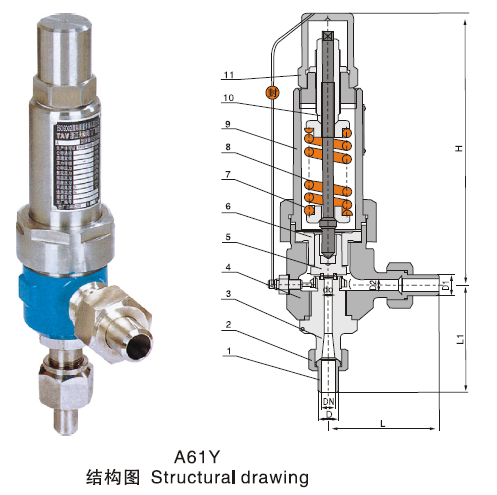

零部件材料表：
|
NO. |
零件名称 |
A61H-C A61Y-C材料 |
A61Y-P材料 |
|
1 |
接头 |
20 |
1Cr18Ni9Ti |
|
2 |
接头螺母 |
35 |
1Cr18Ni9Ti |
|
3 |
阀座 |
2Cr13 |
1Cr18Ni9Ti |
|
4 |
阀体 |
35/35CrMoA |
1Cr18Ni9Ti |
|
5 |
阀瓣 |
2Cr13 |
1Cr18Ni9Ti |
|
6 |
导向套 |
2Cr13 |
1Cr18Ni9Ti |
|
7 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
|
8 |
阀杆 |
2Cr13 |
2Cr13 |
|
9 |
阀盖 |
ZG230-450 |
1Cr18Ni9Ti |
|
10 |
调节螺杆 |
45 |
2Cr13 |
|
11 |
阀帽 |
ZG200-400 |
1Cr18Ni9Ti |
|
|
密封面材料 |
Y型堆焊Co基硬质合金,H型堆焊D507 |
|
A61H焊接高压安全阀尺寸表：.
|
公称压力 |
公称通径 |
尺寸 |
||||||
|
do |
D |
D1 |
D2 |
L |
L1 |
H |
||
|
16 |
10 |
6 |
17 |
14 |
12 |
115 |
135 |
78 |
|
15 |
8 |
22 |
18 |
16 |
115 |
135 |
85 |
|
|
20 |
10 |
28 |
22 |
20 |
115 |
135 |
135 |
|
|
25 |
12 |
35 |
26 |
24 |
160 |
165 |
142 |
|
|
32 |
10 |
6 |
22 |
14 |
12 |
115 |
135 |
80 |
|
15 |
8 |
25 |
17 |
15 |
115 |
135 |
90 |
|
|
20 |
10 |
30 |
22 |
20 |
115 |
135 |
140 |
|
|
25 |
12 |
38 |
26 |
24 |
160 |
165 |
148 |
|
A61H焊接高压安全阀安装说明：
1.各种安全阀都应垂直安装。
2.安全阀出口处应无阻力，避免产生受压现象。
3.安全阀在安装前应专门测试，并检查其官密封性。
4.对使用中的安全阀应作定期检查。
工开阀门承诺：
(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。
(2）严格检查和控制原材料、原器件、配套件的进厂质量。
(3）保证所供设备加工工艺完善、检测手段完备。
(4）按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
