什么是安全阀整定压力？它又怎样计算呢？


安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。其动作可靠性和性能好坏直接关系到设备和人身的安全，并与节能和环境保护紧密相关。安全阀压力整定过高在出现危险时不能及时打开，容易造成事故的发生;压力整定过低就会出现跑、冒等现象，浪费能源及污染了环境，有时还会因起跳频繁对安全阀的密封面造成损坏。一般安全阀的工作压力是指设备正常运行的时候安全阀受到的压力。整定压力是指安全阀开启时的压力。按照标准规定，工作压力不能超过90%的整定压力。



一、什么是安全阀整定压力：


安全阀的整定压力（也叫开启压力）是关系到设备受压过高时安全阀是否能及时开启的重要参数。我们平时每年一次校验的安全阀主要是查看安全阀的内部有无损伤，密封面有无破损，再就是对安全阀整定压力的重新整定，使之保持安全阀的最佳开启状态。看到了安全阀压力整定的重要性，那怎么计算安全阀的整定压力呢？


二、安全阀整定压力的确定和整定压力偏差：


整定压力，是指安全阀阀瓣在运行条件下开始开启时的预定压力，是在阀门进口处测量的表压力。在该压力下，在规定的运行条件下，由介质压力产生的使阀门开启的力同使阀瓣保持在阀门上的力相互平衡。在该压力下，开始有可测量的开启高度，介质呈可由视觉或听觉感知的连续排放状态。


（1）蒸汽锅炉用安全阀

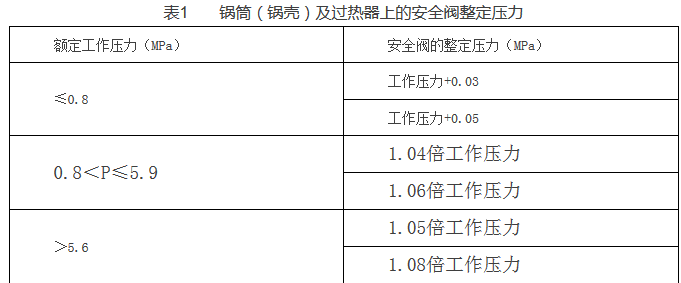

a.锅筒（锅壳）及过热器上的安全阀整定压力应按表1。



b.省煤器、再热器、直流锅炉启动分离器的安全阀整定压力为装设地点工作压力的1.1倍。


c.整定压力偏差：当整定压力小于等于0.5MPa时为±0.015MPa，当整定压力为0.5——2.3MPa时为±3%整定压力，当整定压力为2.3——7.0MPa时为±0.07MPa，当整定压力大于7.0MPa时为±1%整定压力。


注：锅炉上必须有一个安全阀，按表中较低的整定压力进行调整。对有过热器的锅炉，按较低压力进行调整的安全阀，必须为过热器上的安全阀，以保证过热器上的安全阀先开启。表中的工作压力，对于脉冲式安全阀系指冲量接出地点的工作压力，对其他类型的安全阀系指安全阀装置地点的工作压力。


（2）热水锅炉用安全阀

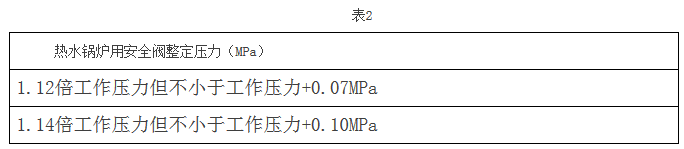

a. 安全阀整定压力应按表2。



b. 整定压力偏差：当整定压力小于等于0.5MPa时为±0.015MPa，当整定压力大于0.5MPa时为±3%整定压力。


注：锅炉上必须有一个安全阀按表中较低的整定压力进行调整。这里的工作压力是指与安全阀直接连接部件的工作压力。


（3）固定式压力容器用安全阀


a. 固定式压力容器上只装一个安全阀时，安全阀整定压力不应大于压力容器的设计压力；固定式压力容器上按装多个安全阀时，其中一个安全阀的整定压力不应大于压力容器的设计压力，其余安全阀的整定压力可适当提高，但不得超过设计压力的1.05倍。


b. 整定压力偏差：当整定压力小于等于0.5MPa时为±0.015MPa，当整定压力大于0.5MPa时为±3%整定压力。


（4）移动式压力容器用安全阀


a. 安全阀的整定压力为罐体设计压力的1.05——1.10倍，回座压力不低于开启压力的0.8倍，低温深冷型罐车安全阀的整定压力不得超过罐体设计压力。


b. 整定压力偏差：当整定压力小于等于0.5MPa时为±0.015MPa，当整定压力大于0.5MPa时为±3%整定压力。


（5）压力管道用安全阀


a.工业金属管道用安全阀整定压力为最大工作压力的1.05——1.1倍；石油天然气站内管道用安全阀整定压力为最大工作压力的1.05——1.15倍。


b. 整定压力偏差：当整定压力小于等于0.5MPa时为±0.015MPa，当整定压力大于0.5MPa时为±3%整定压力。


（6）医用高压氧舱用安全阀


a. 安全阀的整定压力为最高工作压力+0.02 MPa。


b. 整定压力偏差为±0.015MPa。


（7）压缩机用安全阀


a. 安全阀的整定压力为最高工作压力+0.02 MPa。


b. 整定压力偏差：当整定压力小于等于0.5MPa时为±0.015MPa，当整定压力大于0.5MPa时为±3%整定压力。


三、安全阀整定压力的计算方式：



锅炉安全阀整定压力


(1)安全阀整定压力应当按照以下原则确定：


a.蒸汽锅炉安全阀整定压力按照表6-3的规定进行调整和校验，锅炉上有一个安全阀按照表中较低的额定压力进行调整；对有过热器的锅炉，过热器上的安全阀按照较低的整定压力调整，以保证过热器上的安全阀先开启；


表中的工作压力，是指安全阀装置地点的工作压力，对于控制式安全阀是指控制源接出地点的工作压力。


b.直流蒸汽锅炉过热器系统安全阀最高整定压力不高于1.1倍安装位置过热器工作压力；


c.再热器、直流蒸汽锅炉外置式启动（汽水）分离器的安全阀整定压力为装设地点工作压力的1.1倍；


d.热水锅炉上的安全阀按照表6-4规定的压力进行整定或者校验。



(2)压力容器安全阀整定压力


取（1.05——1.1)倍工作压力，当整定压力小于0.18Mpa时，可适当提高整定压力相对于工作压力的比值。


压力容器的设计压力等于或稍大于整定压力。


(3)整定压力的调整 应当符合以下要求：


a.调整在专用的试验台上进行，所采用的试验介质流体应当符合B规定；


b.调试至少要连续进行3次，所测出的数值偏差不超过整定压力的±3%或者相关安全技术规范的规定；


c.在试验台上进行调整时，需要考虑到背压以及温度影响的修正。


(4)安全阀试验所用的试验介质流体及其要求如下：


a.用于蒸汽的安全阀，其试验应当用蒸汽进行。当试验装置能力有限时，可以用空气代替进行试验，但应当在运行装置（设备）上进行调试；


b.用于空气或者其他气体的安全阀，其性能试验可以用空气进行，储存空气的储罐容积应当不小于1m3；


c.用于液体的安全阀，其性能试验可以用水进行。用水进行安全阀试验合格后，应当采用气吹或者烘干的方法将水清除；奥氏体不锈钢安全阀用水进行液压试验时，水中氯离子含量不得超过25mg/L。

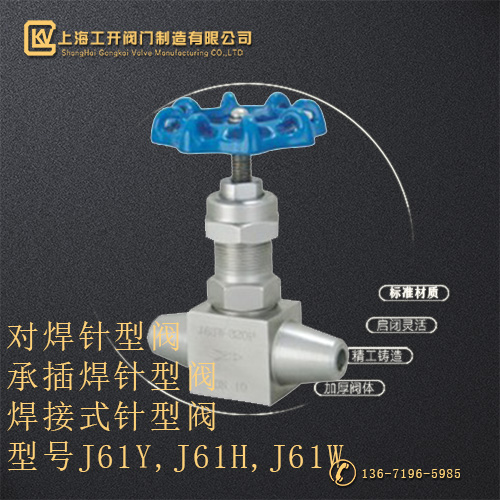

J61Y,J61H,J61W焊接式针型阀

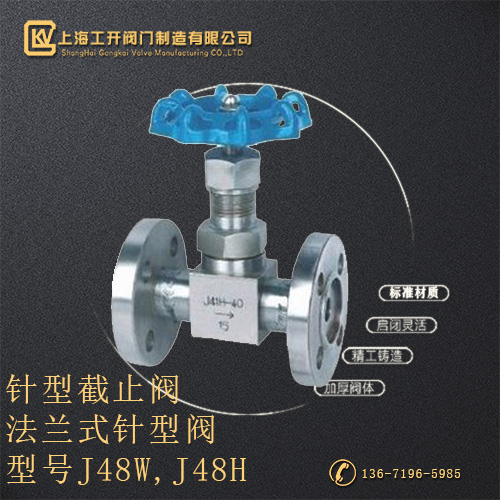

J48W,J48H法兰式针型阀

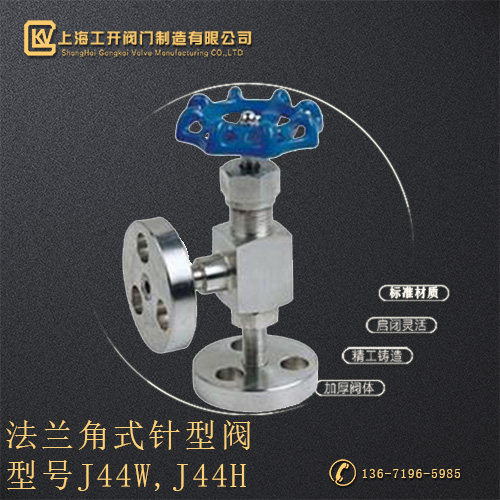

J44W,J44H法兰角式针型阀
