FL941F电动放料阀

FL941F电动放料阀 FL941F电动放料阀适用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的zui低用温度为-29℃,zui高温度为425℃。)一、概述:     性能与用途:操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。 结构:主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。本类阀门在管道中一般应当水平安装。根据实际 情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和

FL941F电动放料阀

FL941F电动放料阀适用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的zui低用温度为-29℃,zui高温度为425℃。)

一、概述:

性能与用途:操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。 结构:主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。本类阀门在管道中一般应当水平安装。

根据实际 情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启瞬间,可以保护阀体不被 介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金,密封副 采用线密封,保证密封的可靠性,并可防止结疤。同时,采取短行程阀瓣的设计。在化工、石油、冶金、制药、*药、染料、食品加工等行业广泛使用。各种操作方 式,例如,手动,气动(弹簧复位式、双作用式、带手轮和不带手轮),电动,液动,齿轮等。

系列主要用于反映器,储罐和其他容器的底部排料,借助于底部法兰焊接于储罐和其他的底部,因此消除工艺介质通常在容器出口的残留现象。

FL941F电动放料阀

主要设备性能:

1耐腐蚀性:1.使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。2.使用介质如颗粒、油品、纸浆、二氧化碳气 (不锈钢材质可使用温度-60℃-232℃)。3.严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。4.不锈钢 的一般工作温度≤150℃,压力范围0.6-2.5MPA,超过此规定订货时要说明。

FL941F电动放料阀

2耐腐蚀性:1.聚四氟乙烯与金属粘结性优良,抗拉性一般,耐稀酸、浓酸等。2. 使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。3. 严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。4. 不锈钢的一般工作温度为-5℃-225℃,压力范围0.6-1.6MPA,超过此规定订货时要说明。

3搪玻璃设备是含高硅量的玻璃质釉。通过900度左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀的性能,能防止介质与金属离子取代作用而影响污染 制品,并且表面光洁、耐磨、有一定的热稳定性。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化纳、氢氧化钾外能耐各种酸、碱、盐溶液及有机溶剂。A、耐腐蚀 性:1.能耐一般有机酸、弱碱液(P≤60℃ PH≤12)以及有机剂介质。2.在盐酸、硝酸、等强腐蚀介质中优于不锈钢。严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓 度>30%)。B、耐热性,允许在-30℃-240℃间使用(耐温急变小于120℃)。C、具有光滑的表面。不易粘结物料、易清洗。E、绝缘性:耐冲击性 能较小为2500克/厘米,因而使用时应避免硬物冲击。F、耐压0.6MPA

三、性能与用途:

  操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.   施工、安装要点      1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。   2)、安装在保温管道上的各类手动阀门,手柄均不得向下。   3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于 5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。

四、结构与原理:

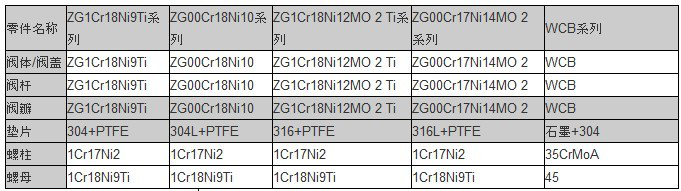

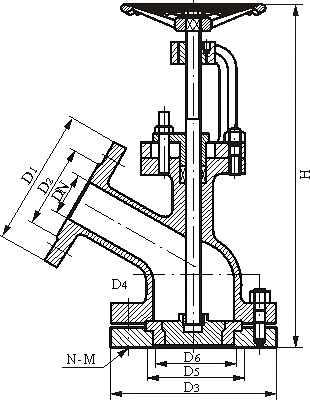

 (1)阀体、(2)支架、(3)手轮:球黑铸铁   (4)阀芯:不锈钢   (5)橡胶垫片   (6)四氟孔板   (7)填料:四氟密封圈   (8)压盖子:不锈钢   (9)丝杆、(10)阀杆螺母:不锈钢   (11)拼帽:35#   放料阀结构如图,适用于设计压力P≤0.6MPa,工作温度t≤1500C的搪玻璃放料阀。   该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化钠氢氧化钾外能   耐各种酸、碱、盐溶液及有机溶剂

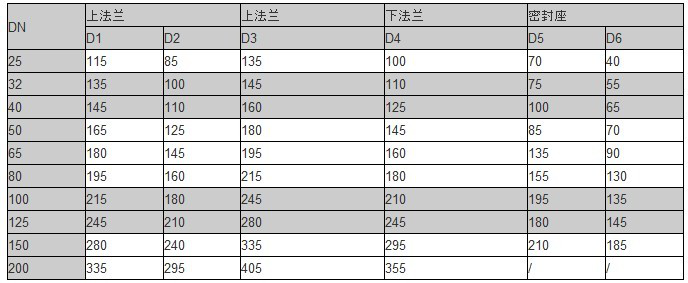

安装尺寸:

FL941F电动放料阀

工开阀门承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2)严格检查和控制原材料、原器件、配套件的进厂质量。
(3)保证所供设备加工工艺完善、检测手段完备。

(4)按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
