ZYC、ZTY47自力式压差平衡阀产品介绍：
是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的阀门。适用于供暖方式采用双管系统的压差控制，保证系统基本不变，降低嗓音，平衡阻力，消除热网和水力失调。
ZYC、ZTY47自力式压差平衡阀产品的性能及优点：
1、适用于需要进行流量控制的水系统中，尤其适合于供热，空调等非腐蚀性液体介质的流量控制。
2、安装在水系统中，经运行前的一次调节，即可使系统流量自动恒定在要求的设定值。
3、能自动消除水系统中因各种因素引起的水力失调现象，保持用户所需流量，克服“冷热不均”4、提高供热，空调的室温合格率。
5、能有效的克服“大流量、小温差”的不良运行方式，提高系统能效，实现经济运行。
ZYC、ZTY47自力式压差平衡阀技术参数：
公称压力：1.6MPa;
公称通径：25～400mm;
适用温度：0～100℃;
法兰标准：GB/T 17241.6 GB/T 9113;
试验标准：GB/T 13927 API598;
阀体材质: 铸铁、铸钢;
适用介质：水、油等非腐蚀性液体;
自力式压差平衡阀工作原理：
是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定。
自力式压差平衡阀技术参数：
|
公称压力 |
壳体试验压力 |
使用介质 |
介质温度 |
|
1.6MPa |
2.4MPa |
水、油等非腐蚀性液体 |
0～100℃ |
自力式压差平衡阀零部件材料
|
阀体 |
铸铁、球墨铸铁、铸钢 |
|
阀座 |
2Cr13、304 |
|
阀芯 |
2Cr13、304 |
|
阀杆 |
2Cr13、304 |
ZYC、ZTY47自力式压差平衡阀结构图：
自力式压差平衡阀外形尺寸：
|
DN(mm)L |
连接方式110 |
L(mm)110 |
H(mm) |
流量(M3/h) |
适用介质 |
介质温度 |
主要零件材料 |
|
|
定压差型 |
可调压差型 |
|||||||
|
15 |
螺纹 |
110 |
95 |
145 |
0.2-1 |
水 |
0-100℃ |
阀体,上盖和下盖为铸铁\阀芯为铜\膜片为尼龙强化橡胶\弹簧为不锈钢 |
|
20 |
110 |
110 |
150 |
0.3-1.5 |
||||
|
25 |
115 |
130 |
165 |
0.5-2 |
||||
|
32 |
法兰 |
130 |
140 |
190 |
1-4 |
|||
|
40 |
200 |
190 |
340 |
1.5-6 |
||||
|
50 |
215 |
205 |
355 |
2-8 |
||||
|
65 |
230 |
240 |
390 |
3-12 |
||||
|
80 |
275 |
300 |
500 |
5-20 |
||||
|
100 |
290 |
350 |
550 |
10-30 |
||||
|
125 |
310 |
380 |
580 |
15-45 |
||||

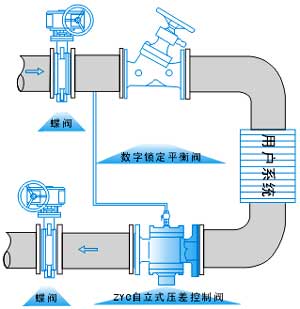

自力式压差平衡阀具体安装：
工开阀门承诺：
(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。
(2）严格检查和控制原材料、原器件、配套件的进厂质量。
(3）保证所供设备加工工艺完善、检测手段完备。
(4）按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
