P41X、P42X单口排气阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。能够排除管道中的气体,减少阻力节约能源。当管道负压时能快速自动吸入空气防止管道破裂。排气能力是普通双孔排气阀多倍。浮球托架为不锈钢,使用寿命长,安全可靠。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。
工作原理
管道在运转时,浮球停在球碗底部,进行大量排气,当管内空气排完,水冲进阀内,经过球碗然后反应浮球,使浮球浮动关闭,管道在正常运转时,如有少量气体会集中到阀内到相当程度,阀内水位下降,浮球随之下降,气体从小孔排出。如水泵停止,随时会产生负压力,浮球随时下降,进行大量吸气确保管路安全。
每小时排气量表
规格 |
25 |
50 |
80 |
100 |
150 |
200 |
立方米/小时 |
2-88 |
85-3521 |
14-597 |
22-904 |
34-1413 |
66-2709 |

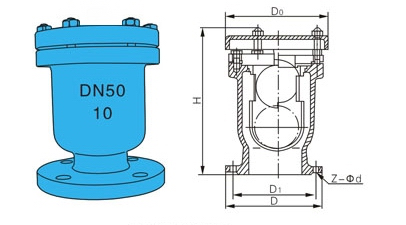

外形结构图
主要外形尺寸
公称通径 |
D |
D1 |
D2 |
D3 |
H |
Z-φd |
DN(mm) |
||||||
25 |
115 |
85 |
57 |
150 |
240 |
4-14 |
50 |
160 |
125 |
102 |
165 |
270 |
4-14 |
80 |
195 |
160 |
138 |
200 |
300 |
4-18 |
100 |
215 |
180 |
158 |
220 |
335 |
8-18 |
150 |
280 |
240 |
212 |
290 |
430 |
8-13 |
200 |
335 |
295 |
268 |
340 |
505 |
8-23 |
工开阀门承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2)严格检查和控制原材料、原器件、配套件的进厂质量。
(3)保证所供设备加工工艺完善、检测手段完备。
(4)按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
