GZ-1网型管道阻火器

GZ-1网型管道阻火器 GZ-1网型管道放空阻火器产品概述管道放空阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。阻火器的阻火层结构有、金属丝网型或波纹型。适用于可燃气体管道,如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。阻火器可与呼吸阀配套使用,亦可单独使用。GZ-1网型管道放空阻火器工作原理防止外部火焰窜入存有易燃易爆气体的设备

GZ-1网型管道阻火器

GZ-1网型管道放空阻火器产品概述

管道放空阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。阻火器的阻火层结构有、金属丝网型或波纹型。适用于可燃气体管道,如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。阻火器可与呼吸阀配套使用,亦可单独使用。

GZ-1网型管道放空阻火器工作原理

防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。阻火器原理:传热作用:燃烧所需要的必要条件之一就是要达到一定的温度,即着火点。低于着火点,燃烧就会停止。依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻止火焰的蔓延。当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰。设计阻火器内部的阻火元件时,则尽可能扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻止火焰蔓延。

GZ-1网型管道放空阻火器性能及特点

该阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。易检修,安装方便。耐烧性能合格,耐烧试验1小时无回火现象。阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。

GZ-1网型管道放空阻火器适用范围

该阻火器适用于管道、闪点小于28℃的甲类、油品、氢氧液化类和闪点小于60℃的煤油、柴油、甲笨原油等,输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。也用于储罐石油化工产品,如汽油、煤油、轻柴油、甲苯等。

GZ-1网型管道放空阻火器主要技术参数

壳体材质:碳钢、不锈钢:SUS304、SUS304L、SUS316、SUS316L。

阻火芯件材质:不锈钢波纹板。

防爆级别:BSS5501:IIA、IIB、IIC。

工作温度≤480℃。

制造标准:按GB5908-86标准执行。

法兰标准:HG20592-97 如客户需用GB、SH、HGJ、ANSI、JIS等标准火

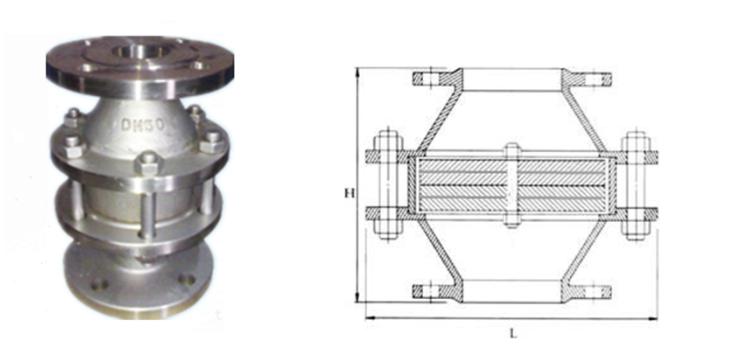

GZ-1网型管道放空阻火器结构图

GZ-1网型管道阻火器

GZ-1网型管道放空阻火器外形连接尺寸

规格MN(mm)

Specifications

安装尺寸lnstallation size

PN(Mpa)

D

D1

D2

H

Z-Φn

螺纹Thread

25

1.0

85

115

130

180

4

M12

50

1.0

125

165

185

220

4

M16

80

1.0

160

200

235

260

8

M16

100

1.0

180

220

260

280

8

M20

150

1.0

240

285

315

340

8

M20

200

1.0

295

340

370

380

8

M20

250

1.0

350

395

435

400

12

M20

300

1.0

400

445

485

430

12

M20
