产品名称： |
ZXF真空泄压阀 |
|
型号： |
ZXF |
|
口径： |
DN50-300 |
|
压力： |
0.6-2.5MPa |
|
材质： |
铸钢、不锈钢等 |
ZXF真空泄压阀产品概述：
ZXF真空泄压阀是安装在储罐上的负压通风装置，可与呼吸阀配套使用，以用于增加储罐空气吸入量以防储罐抽瘪，也可单独使用。该阀具有阻火器与呼吸阀的双重功能，采用双嘴结构。该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能、也适用于寒冷地区。操作压力-392.3Pa(-40mmH 2 O)，+1765(+180mmH 2 O)或按用户要求定。

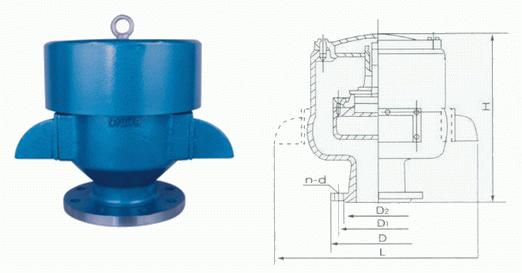

ZXF真空泄压阀外形结构图：
ZXF真空泄压阀连接尺寸：
|
规 格 |
尺 寸 （ m m ） |
||||||
|
H |
L |
D |
D1 |
D2 |
n |
d |
|
|
DN50 |
258 |
284 |
Φ140 |
Φ110 |
Φ90 |
4 |
14 |
|
DN100 |
372 |
446 |
Φ205 |
Φ170 |
Φ145 |
4 |
18 |
|
DN150 |
400 |
632 |
Φ260 |
Φ225 |
Φ200 |
8 |
18 |
|
DN200 |
461 |
736 |
Φ315 |
Φ280 |
Φ255 |
8 |
18 |
|
DN250 |
520 |
876 |
Φ370 |
Φ335 |
Φ310 |
12 |
18 |
工开阀门承诺：
（1） 严格按照合同要求，提供符合设计标准，质量合格的产品。
（2）严格检查和控制原材料、原器件、配套件的进厂质量。
（3）保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。 （4）按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
（5） 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
（6） 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
