概述
LT942X型活塞式流量调节阀已经在电站、引水、供水等领域得到了广泛的应用。经过改进的本系列流量调节阀不但适用于清水,对于天然江河湖泊水、轻度污水具有良好的耐受能力。从设计结构和材料选用上解决了多年来流量调节阀易结垢,卡阻,驱动装置偏大的难题。
适用范围
当前水力控制阀主要用在水厂、电厂、引水工程等介质为水的管网系统,起调节管道介质流量、流态以及调节管网压力的作用。
特点
该阀最优于传统流量调节阀的特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道,不怕结垢现象,不易卡阻。驱动装置明显减小。
该阀可自动调节预先设定的管道介质参数值,使之在一定精度内保持恒定,且精度范围也可以进行调整。
该阀具有良好的耐气蚀特性,阀体内壁的筋板兼有整流板的作用,可以分散水流,防止气蚀。同时,也减小了阀门的噪音和活塞的振动。
该阀的控制系统可采用集成电子电路,体积小,可靠性好,灵敏度高,安装调试方便。
如控制程度及精度要求不是很高,该阀的控制可以采用手动或普通电动形式。
可以卧式安装,也可以立式安装。

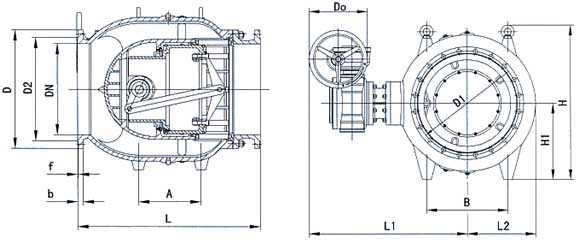

结构示意图
主要零部件材料
材料 |
零件名称 |
HT200、HT250、QT450-10 |
阀体、端盖、连杆架、法兰管、曲柄 |
2Cr13、1Cr18Ni9Ti |
阀杆、销轴、活塞 |
1Cr18Ni9Ti |
阀体密封圈 |
NBR |
活塞密封圈 |
QT450-10 |
连杆 |
ZCuA10Fe3、ZCuzN38Mn2Pb2 |
轴承 |
NBR |
填料 |
主要连接外型尺寸
PN |
DN |
L |
L1 |
L2 |
H |
H1 |
D0 |
A |
B |
|
400 |
800 |
715 |
308 |
980 |
335 |
250 |
345 |
390 |
|
450 |
900 |
749 |
347 |
1100 |
400 |
250 |
410 |
440 |
|
500 |
1000 |
792 |
383 |
1180 |
450 |
300 |
460 |
500 |
|
600 |
1200 |
847 |
458 |
1250 |
500 |
300 |
510 |
600 |
|
700 |
1400 |
920 |
528 |
1390 |
600 |
300 |
580 |
700 |
|
800 |
1600 |
980 |
599 |
1530 |
700 |
360 |
680 |
800 |
|
900 |
1800 |
1030 |
674 |
1650 |
800 |
360 |
780 |
900 |
|
1000 |
2000 |
1105 |
744 |
1800 |
900 |
400 |
860 |
1000 |
|
1200 |
2400 |
1375 |
852 |
2010 |
1000 |
400 |
950 |
1130 |
|
1400 |
2800 |
1380 |
1031 |
2230 |
1250 |
400 |
1250 |
1380 |
|
1600 |
3200 |
1490 |
1183 |
2480 |
1450 |
400 |
1500 |
1600 |
|
1800 |
3600 |
1780 |
1325 |
2720 |
1650 |
400 |
1750 |
1750 |
|
2000 |
4000 |
1910 |
1476 |
2930 |
1850 |
400 |
2000 |
1950 |
