『H742X液动池底快开排泥阀』供应商,本司供应的【快开排泥阀】质量先行、价格合理、售后服务较完善。『H742X液动池底快开排泥阀』适用于轻重工业及楼宇管道。流体前进的道路上,让工开阀门为您排忧解难!【排泥阀】可应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
|
产品名称 |
H742X液动池底快开排泥阀 |
产品型号 |
H742X |
公称通径 |
DN100-500mm |
压力范围 |
1.0-1.6MPa |
阀体材质 |
铸铁、球墨铸铁、铸钢、不锈钢 |
产品概述:
H742X液动池底排泥阀又名H742X液动池底快开排泥阀,主要安装于池子底部,作排除泥沙用。
生产制造引用标准:
设计与制造标准:GB12235-89
法兰连接标准: GB/T17241.6-98
试验和检验标准:GB13927-92
阀门材料标准: GB12226-89
作用原理:
本类阀门又阀体,液压缸,活塞,阀杆,阀瓣组成。液压缸是液体工具,液体作为动力,活塞,阀杆作为开关。一分钟开启可以打开阀板,此阀配用手动换向阀或电磁阀可远距离控制排泥阀开关。该阀密封件性能强,开关灵活,检修方便,使用寿命较长等特点。
技术参数:
阀体部分 |
型号 |
H742X-10 |
H742X-16 |
|
公称压力(MPa) |
1.0 |
1.6 |
||
试验压力 |
密封(MPa) |
1.1 |
1.76 |
|
强度(MPa) |
1.5 |
2.4 |
||
适用介质 |
水 |
|||
温度(°C) |
<80 |
|||
驱动部分 |
驱动介质 |
滴水(使用压缩空气,订货时注明) |
||
驱动压力(MPa) |
0.3—1.0 |
|||
介质温度(°C) |
<50 |
|||
控制部分 |
控制器输入电压(V) |
Ac220 |
||
电磁阀线圈电压(V) |
Ac220 |
|||
电磁阀线圈功力(W) |
10—15 |
零件材料:
零件名称 |
阀座 |
阀瓣 |
阀杆 |
缸体 |
活塞板 |
活塞皮碗 |
材料牌号 |
HT200 |
HT200 |
不锈钢 |
HT200 |
HT200 |
耐磨丁晴橡胶 |

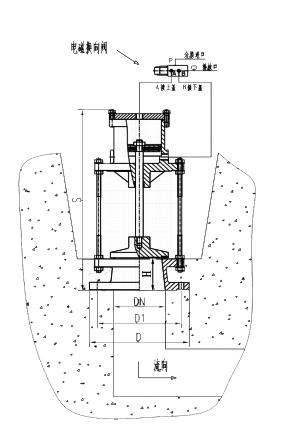

法兰连接外形结构及尺寸表:
公称通径 |
D |
D1 |
H |
H1 |
Z-φd |
进液管连接 |
100 |
215 |
180 |
450 |
110 |
8-18 |
1/2” |
150 |
280 |
240 |
490 |
110 |
8-23 |
1/2” |
200 |
335 |
295 |
530 |
110 |
8-23 |
1/2” |
250 |
390 |
350 |
570 |
110 |
12-23 |
1/2” |
300 |
440 |
400 |
610 |
140 |
12-23 |
3/4” |
400 |
565 |
515 |
710 |
140 |
16-25 |
1” |
500 |
670 |
620 |
810 |
160 |
20-25 |
1” |
安装与维修:
1、液动,气动排泥阀按GB/T13927-92的标准试压,并持续2分钟无渗漏方为合格品,使用时只需要将外表及孔腔清洗干净,不必将阀门拆开和调整变动,就可以直接安装使用。
2、规格的皮碗的O形圈出售,便于客户在维修阀门时更换。
3、液动,气动排泥阀,产品按性能规范,使用保质期限为18个月。
故障及排除方法:
故障现象 |
检查内容 |
处理方法 |
阀门不能正常启闭 |
1、电磁换向阀的输入电压是否正常。 |
按说明书要求输入电压 |
2、接插是否完好,接管有无泄漏,管路是否接错。 |
纠正接管泄漏问题按说明书要求接好管路 |
|
3、密封件有无破损,驱动压力是否正常 |
更换密封件,调试压力 |
工开阀门承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2)严格检查和控制原材料、原器件、配套件的进厂质量。
(3)保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。 (4)按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
