产品名称: |
|
型号: |
GJ41X |
口径: |
DN25-300 |
压力: |
0.6-1.6MPa |
材质: |
铝合金 |
铝合金管夹阀主要特点:
铝合金管夹阀,又名铝合金夹管阀,铝合金胶管阀,由左右铝合金阀体,橡胶管套、大小阀杆、上下闸板、拉杆、托架、手轮等零件组成。耐磨、防腐、抗冻、密封性能好,只须更换胶套即完好如新,阀体可永久使用,寿命是普通阀门的4-6倍。驱动方式有手动、气动、电动等多种方式,也可按客户需求定制非标产品。
铝合金管夹阀工作原理:
当顺时针转动手轮时,使大小阀杆同时带动上下压板,压缩管套进行关闭。反转即行开启,这样压板在拉杆之间上下往复运动完成阀门开闭工作。
铝合金管夹阀注意事项:
另外,因橡胶管套承受力小,因此在开关时,操作人员旋转手轮时只要感到适量抵触,均己达到开闭极点,切勿尽力或多人辅助,禁用其他工具开闭。
铝合金管夹阀主要参数:
1.适用范围:化工,石油、发电、碱厂、选矿、水泥、选煤、非金属等行业,可快速控制管路浓度砂粒状流量与截止。
2.使用介质:纸浆、污水、矿渣、煤渣、泥沙等。
3.适用温度:-30-85℃,更高温度特殊说明,另外定制。
4.公称压力:0.6-1.6Mpa(定货说明)。
5.法兰执行标准:(JB/80-91)。
铝合金管夹阀主要零件材料:
名称 |
材料 |
阀体 |
铝合金 |
套管 |
橡胶 |
阀杆 |
铸铜、碳钢 |
压杆 |
铸铁 |
手轮 |
铸铁 |
托架 |
球墨铸铁 |
铝合金管夹阀主要外形连接尺寸:
公称通径 (DN) |
公称压力 (MPa) |
工作压力 (MPa) |
L |
L1 |
D |
D1 |
Z-Φ |
H |
A |
重量 (kg) |
25 |
0.6 |
0.6 |
160 |
124 |
115 |
85 |
4-14 |
|
|
|
32 |
165 |
145 |
140 |
100 |
4-18 |
|
|
|
||
40 |
190 |
157 |
150 |
110 |
4-18 |
|
|
|
||
50 |
210 |
160 |
160 |
125 |
4-18 |
|
|
|
||
65 |
250 |
199 |
180 |
145 |
4-18 |
|
|
|
||
80 |
300 |
222 |
195 |
160 |
4-18 |
|
|
|
||
100 |
350 |
250 |
215 |
180 |
8-18 |
|
|
|
||
125 |
430 |
318 |
245 |
210 |
8-18 |
|
|
|
||
150 |
500 |
350 |
280 |
240 |
8-23 |
1000 |
265 |
|
||
200 |
0.4 |
0.4 |
650 |
446 |
335 |
295 |
8-23 |
1174 |
330 |
|
250 |
800 |
516 |
395 |
350 |
12-23 |
|
|
|
||
300 |
950 |
562 |
445 |
400 |
12-23 |
|
|
|
||
采用标准 设计与制造:Q/JBGN02 结构长度:Q/JBGN02 法兰连接尺寸:JB78(PN1.0MPa) |

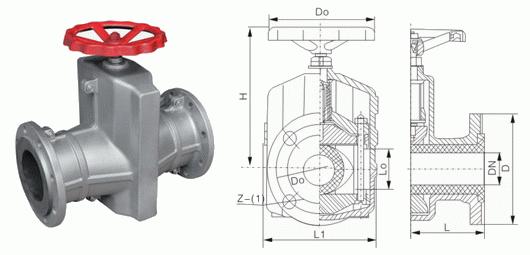

铝合金管夹阀外形结构图:
