VH2V直通高压球阀
① 系列代号：VH2V系列
② 连接代号：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料：1-钢、2-不锈钢
④ 球体材料：1-钢、2-黄铜、3-不锈钢
⑤ 工作温度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号：由生产商定
⑨ 表面处理：空白-磷化、G-电镀黄锌

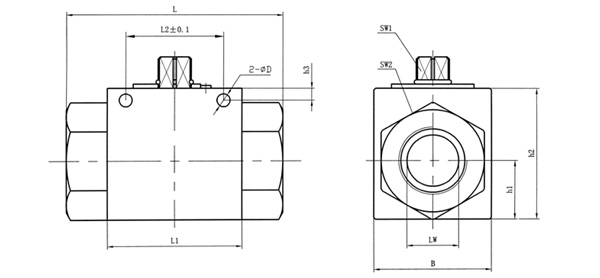

外形尺寸
尺寸表
连接口略图:
简略型号 PN(bar) DN LW RA d1 i L L1 B L2 h1 h2 SW1 SW2 D h3
VH2V-M16×1.5 500 06 06 11 M16×1.5 11 69 40 26 31.5 13.5 35 09 22 4.5 4.8
VH2V-M27×1.5 500 10 10 20 M27×1.5 12 76 42 32 31.5 16 40 09 27 5.3 5.8
VH2V-M36×2 400 20 20 30 M36×2 15 103 60 48 48.5 25 58 12 41 6.5 6
VH2V-M42×2 350 25 23 35 M42×2 18 116 65 57 50.5 28.5 65 12 50 8.5 7
简略型号 PN(bar) DN LW RA d1 i L L1 B L2 h1 h2 SW1 SW2 D h3
VH2V-G1/4 500 06 06 ／ G1/4 14 69 40 26 31.5 13.5 35 09 22 4.5 4.8
VH2V-G3/8 500 10 10 ／ G3/8 14 72 42 32 31.5 16 40 09 27 5.3 5.8
VH2V-G1/2 500 13 12 ／ G1/2 16 83 48 35 38.5 18 45 09 30 6.5 6
VH2V-G3/4 400 20 20 ／ G3/4 18 93 60 50 48.5 23 58 12 41 6.5 6
VH2V-G1 350 25 25 ／ G1 21 115 65 57 50.5 27.5 65 12 46 8.5 7
简略型号 PN(bar) DN LW RA d1 i L L1 B L2 h1 h2 SW1 SW2 D h3
VH2V-NPT1/4 500 06 06 ／ NPT1/4 14 69 40 26 31.5 13.5 35 09 22 4.5 4.8
VH2V-NPT3/8 500 10 10 ／ NPT3/8 14 72 42 32 31.5 16 40 09 27 5.3 5.8
VH2V-NPT1/2 500 13 12 ／ NPT1/2 16 83 48 35 38.5 18 45 09 30 6.5 6
VH2V-NPT3/4 400 20 20 ／ NPT3/4 18 95 60 50 48.5 23 58 12 41 6.5 6
VH2V-NPT1 350 25 23 ／ NPT1 21 113 65 57 50.5 27.5 65 12 46 8.5 7
简略型号 PN(bar) DN LW RA d1 i L L1 B L2 h1 h2 SW1 SW2 D h3
VH2V-08LR 500 06 06 08 M14×1.5 10 67 40 26 31.5 13.5 35 09 22 4.5 4.8
VH2V-12LR 500 10 10 12 M18×1.5 11 74 42 32 31.5 16 40 09 27 5.3 5.8
VH2V-15LR 500 13 12 15 M22×1.5 12 82 48 35 38.5 18 45 09 30 6.5 6
VH2V-18LR 500 13 12 18 M26×1.5 12 82 48 35 38.5 18 45 09 30 6.5 6
VH2V-22LR 400 20 19 22 M30×2 14 101 60 50 48.5 23 58 12 41 6.5 6
VH2V-28LR 350 25 24 28 M36×2 14 108 65 57 50.5 27.5 65 12 46 8.5 7
简略型号 PN(bar) DN LW RA d1 i L L1 B L2 h1 h2 SW1 SW2 D h3
VH2V-10SR 500 06 06 10 M18×1.5 12 73 40 26 31.5 13.5 35 09 22 4.5 4.8
VH2V-14SR 500 10 10 14 M22×1.5 14 80 42 32 31.5 16 40 09 27 5.3 5.8
VH2V-16SR 500 13 12 16 M24×1.5 14 86 48 35 38.5 18 45 09 30 6.5 6
VH2V-20SR 500 13 12 20 M30×2 16 90 48 35 38.5 18 45 09 30 6.5 6
VH2V-25R 400 20 20 25 M36×2 18 109 60 50 48.5 23 58 12 41 6.5 6
VH2V-30SR 350 25 25 30 M42×2 20 120 65 57 50.5 27.5 65 12 46 8.5 7
