椭圆齿轮流量计
一、概述
椭圆齿轮流量计是用于对管道中液体流量进行连续测量的高精度计量仪表。它具有量程范围 大、压力损失小、粘度适应性强，能测量高温、高粘度液体，标定方便、安装简易等诸多优点，
是容积式流量计的代表产品。
LC系列型椭圆齿轮流量计，装有现场指针显示、字轮累计计数装置，可以直接显示流经管道 内的液体累积流量。对不同的液体（酸、碱、盐、有机溶液等）流量计可以选择不同的材质（铸 铁、铸钢、不锈钢等）制成。适用于石油、化工、化纤、交通、商业、食品、医药卫生等工业部 门的流量计量。
二、原理结构

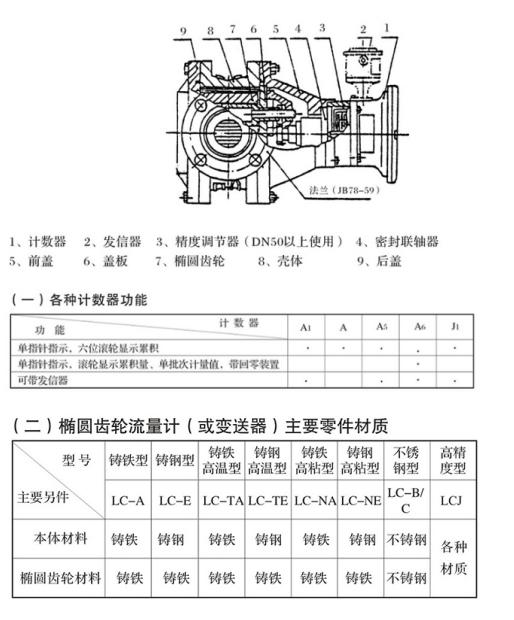

椭圆齿轮流量计由流量变送器和计数机构组成。变送器的主要部分是由装有一对椭圆齿轮转 子的计量室和密封联轴器组成。计数机构则包含减速机构、精度调节机构，计数器和电脉冲发信
器等。

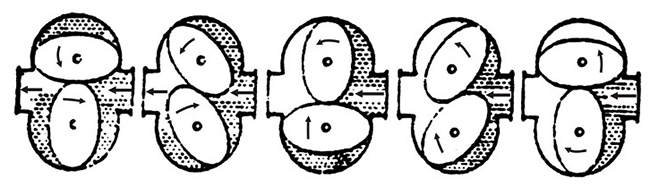

计量室内主要有一对椭圆齿轮与盖板构成初月形空腔作为流量的计量单位。椭圆齿轮靠流量 计进出口处的压力差推动而旋转，从而不断地把进口处的液体经初月形空腔计量后送到出口处， 每转流过的液体量是图中新月腔的四倍，由密封联轴器将椭圆齿轮旋转的总数，以及旋转的快慢 传递给计数机构，便有指针显示和字轮累积，即可知道通过管道中液体总量。在计数机构中还可 安装脉冲发信器即成了带发信的椭圆齿轮流量计，与本厂电显示仪表配套，可以实现远传（定 量、累积、瞬时等功能）自动化测量和控制。使用说明另见显示仪表分类说明。
