SM(E)系列热力膨胀阀
概述 SM(E)、SMJ(E)、ST(E)、STJ(E)系列是新一代可换阀芯的热力膨胀阀,它是制冷空调系统中一个重要部件,安装于储液筒与蒸发器之间,使高温高压液态制冷通过节流成为低压湿蒸汽,由于低压湿蒸汽的蒸发吸热使制冷系统达到降温目的。 SM(E)、SMJ(E)、ST(E)、STJ(E)系列热力膨胀阀,采用多种充注形式,能满足 空调、冷藏柜、冰箱、除湿机等各种系统需求。特点过热度调节稳定不锈钢波纹膜片 可更换阀芯 阀进口装有过滤器使用R22、R134a、R407c、R410A、R404A/R507 可提供MOP功能安全工作压力4.5MPa 温包最高温度75℃ SMJ(E)、STJ(E)采用先进的激光焊接技术过热度调节旋下密封螺帽,旋转调节杆,顺时针旋转过热度增加,逆时针旋转过热度减小,每旋转一圈过热度增加或减小大约4K,出厂过热度调定为3.5K。安装使用可以任何位置安装,但必须靠近分配器或蒸发器进口处。系统中制冷剂的流动方向与阀体上箭头指向方向一致。感温包的安装应保证感温包充分感受蒸发器出口温度,外平衡管安装在感温包附近,并从回气管顶部引出。
SM(E)系列热力膨胀阀选型表格Technical data
阀芯 编号 Cage |
型号Model |
制冷剂 Refrigerant |
接管尺寸 Connection size |
毛细管长度 Capillary length |
重量 Weight |
|||||||||
R22 |
R134a |
R407c |
R404A/R507 |
进口Inlet |
出口Outlet |
外平衡External equalizer |
||||||||
规格 Type |
额定容量 (KW) Nominal Copacity (KW) |
规格 Type |
额定容量 (KW) Nominal Copacity (KW) |
规格 Type |
额定容量 (KW) Nominal Copacity (KW) |
规格 Type |
额定容量 (KW) Nominal Copacity (KW) |
|||||||
0 |
SM(E)
SMJ(E)
ST(E)
STJ(E)
|
1/3H |
1.12 |
1/5M |
0.65 |
1/3N |
1.07 |
1/4S |
0.83 |
3/8 或 φ10
SAE or ODF |
1/2 或 φ12
SAE or ODF |
1/4 或 φ6
SAE or ODF |
1m |
0.5kg |
1 |
3/4H |
2.53 |
2/5M |
1.50 |
3/4N |
2.68 |
1/2S |
1.94 |
||||||
2 |
1H |
3.37 |
1/2M |
2.50 |
1N |
4.35 |
1S |
3.30 |
||||||
3 |
1.5H |
5.06 |
1-1/3M |
4.0 |
1.5N |
5.28 |
1-1/2S |
5.28 |
||||||
4 |
2.5H |
8.43 |
2M |
6.2 |
2.5N |
8.80 |
2-1/3S |
8.4 |
||||||
5 |
4H |
13.49 |
2.5M |
8.20 |
4N |
14.1 |
3S |
10.60 |
||||||
6 |
5H |
16.87 |
3M |
9.50 |
5N |
16.4 |
3-1/2S |
12.16 |

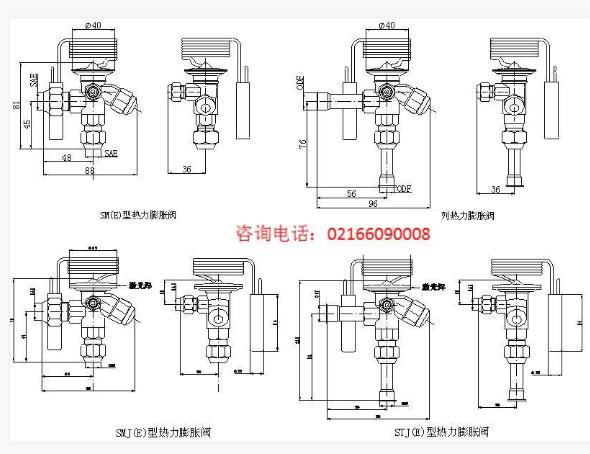

外形尺寸Dimensions
注:名义制冷量是基于蒸发温度te=4.4℃,冷凝温度tc=40℃,阀前制冷剂温度为t1=37.8℃。
t1= 37.8℃. R134a:ΔP=0.46MPa, R22:ΔP=0.69 MPa, R404A:ΔP=0.72MPa,R407C:ΔP=0.69MPa. SM(E)、ST(E)膨胀阀扩展容量表(KW) ST(E)、STJ(E) extended capacity tables
SM(E)、ST(E)膨胀阀扩展容量表(KW)
R22 型号规格 |
蒸发温度(℃) Evaporating temperature (℃) |
|||||||||||||||||
+10℃ |
+4.4℃ |
-6.7℃ |
||||||||||||||||
通过阀的压降 Pressure drop across valve (MPa) |
||||||||||||||||||
0.52 |
0.69 |
0.86 |
1.03 |
1.21 |
1.38 |
0.52 |
0.69 |
0.86 |
1.03 |
1.21 |
1.38 |
0.52 |
0.69 |
0.86 |
1.03 |
1.21 |
1.38 |
|
1/3H |
0.96 |
1.15 |
1.28 |
1.39 |
1.51 |
1.57 |
0.93 |
1.12 |
1.23 |
1.34 |
1.46 |
1.57 |
0.75 |
1.02 |
1.12 |
1.23 |
1.35 |
1.46 |
3/4H |
2.16 |
2.59 |
2.88 |
3.12 |
3.40 |
3.54 |
2.09 |
2.53 |
2.77 |
3.02 |
3.29 |
3.54 |
1.69 |
2.30 |
2.52 |
2.77 |
3.04 |
3.28 |
1H |
2.88 |
3.45 |
3.84 |
4.16 |
4.53 |
4.72 |
2.79 |
3.37 |
3.70 |
4.02 |
4.39 |
4.72 |
2.25 |
3.07 |
3.36 |
3.69 |
4.05 |
4.38 |
2H |
4.32 |
5.18 |
5.76 |
6.24 |
6.80 |
7.07 |
4.19 |
5.06 |
5.55 |
6.04 |
6.58 |
7.07 |
3.38 |
4.60 |
5.05 |
5.54 |
6.08 |
6.57 |
3H |
7.21 |
8.63 |
9.60 |
10.40 |
11.33 |
11.79 |
6.98 |
8.43 |
9.25 |
10.06 |
10.97 |
11.79 |
5.63 |
7.67 |
8.41 |
9.23 |
10.13 |
10.95 |
4H |
11.53 |
13.80 |
15.37 |
16.63 |
18.13 |
18.86 |
11.17 |
13.49 |
14.79 |
16.10 |
17.55 |
18.86 |
9.01 |
12.27 |
13.45 |
14.76 |
16.21 |
17.52 |
5H |
14.41 |
17.25 |
19.21 |
20.79 |
22.66 |
23.58 |
13.96 |
16.87 |
18.49 |
20.12 |
21.94 |
23.58 |
11.27 |
15.33 |
16.82 |
18.45 |
20.26 |
21.90 |
R22 型号规格 |
蒸发温度(℃) Evaporating temperature (℃) |
|||||||||||||||||
-17.8℃ |
-29℃ |
-40℃ |
||||||||||||||||
通过阀的压降 Pressure drop across valve (MPa) |
||||||||||||||||||
0.69 |
0.86 |
1.03 |
1.21 |
1.38 |
1.55 |
0.86 |
1.03 |
1.21 |
1.38 |
1.55 |
1.72 |
1.03 |
1.21 |
1.38 |
1.55 |
1.72 |
1.90 |
|
1/3H |
0.81 |
0.91 |
1.00 |
1.08 |
1.12 |
1.23 |
0.72 |
0.78 |
0.85 |
0.92 |
0.95 |
1.01 |
0.58 |
0.63 |
0.67 |
0.72 |
0.75 |
0.79 |
3/4H |
1.83 |
2.04 |
2.24 |
2.43 |
2.53 |
2.78 |
1.61 |
1.76 |
1.90 |
2.06 |
2.15 |
2.26 |
1.31 |
1.42 |
1.52 |
1.61 |
1.69 |
1.77 |
1H |
2.44 |
2.72 |
2.99 |
3.25 |
3.37 |
3.70 |
2.15 |
2.35 |
2.54 |
2.75 |
2.86 |
3.02 |
1.75 |
1.89 |
2.02 |
2.15 |
2.26 |
2.36 |
2H |
3.67 |
4.09 |
4.48 |
4.87 |
5.06 |
5.55 |
3.23 |
3.52 |
3.80 |
4.13 |
4.29 |
4.53 |
2.62 |
2.84 |
3.03 |
3.23 |
3.38 |
3.54 |
3H |
6.11 |
6.81 |
7.46 |
8.11 |
8.43 |
9.26 |
5.38 |
5.87 |
6.34 |
6.88 |
7.15 |
7.55 |
4.36 |
4.73 |
5.06 |
5.38 |
5.64 |
5.90 |
4H |
9.78 |
10.89 |
11.94 |
12.98 |
13.49 |
14.81 |
8.60 |
9.38 |
10.14 |
11.00 |
11.44 |
12.08 |
6.98 |
7.57 |
8.09 |
8.61 |
9.02 |
9.44 |
5H |
12.22 |
13.62 |
14.93 |
16.23 |
16.87 |
18.51 |
10.75 |
11.73 |
12.68 |
13.75 |
14.30 |
15.10 |
8.73 |
9.46 |
10.11 |
10.76 |
11.28 |
11.80 |
R134a 型号规格 |
蒸发温度(℃) Evaporating temperature (℃) |
|||||||||||||||||
+10℃ |
+4.4℃ |
-6.7℃ |
||||||||||||||||
通过阀的压降 Pressure drop across valve (MPa) |
||||||||||||||||||
0.30 |
0.41 |
0.55 |
0.69 |
0.86 |
1.03 |
0.30 |
0.41 |
0.55 |
0.69 |
0.86 |
1.03 |
0.41 |
0.55 |
0.69 |
0.86 |
1.03 |
1.21 |
|
1/5M |
0.70 |
0.85 |
0.96 |
1.07 |
1.21 |
1.32 |
0.53 |
0.65 |
0.74 |
0.83 |
0.95 |
1.04 |
0.55 |
0.63 |
0.72 |
0.79 |
0.88 |
0.95 |
2/5M |
1.41 |
1.70 |
1.92 |
2.14 |
2.42 |
2.63 |
1.23 |
1.50 |
1.70 |
1.90 |
2.17 |
2.37 |
1.26 |
1.45 |
1.65 |
1.82 |
2.02 |
2.18 |
1/2M |
1.76 |
2.13 |
2.40 |
2.68 |
3.03 |
3.29 |
2.05 |
2.50 |
2.84 |
3.18 |
3.63 |
3.96 |
2.10 |
2.42 |
2.76 |
3.04 |
3.37 |
3.64 |
1M |
3.52 |
4.25 |
4.80 |
5.35 |
6.06 |
6.58 |
3.27 |
4.0 |
4.55 |
5.10 |
5.81 |
6.33 |
3.36 |
3.86 |
4.40 |
4.84 |
5.37 |
5.80 |
2M |
7.04 |
8.50 |
9.60 |
10.70 |
12.12 |
13.16 |
5.68 |
6.70 |
7.61 |
8.52 |
9.71 |
10.58 |
5.63 |
6.47 |
7.38 |
8.12 |
9.01 |
9.73 |
2-1/2M |
8.80 |
10.63 |
12.00 |
13.38 |
15.15 |
16.45 |
6.90 |
8.20 |
9.35 |
10.47 |
11.94 |
13.01 |
6.89 |
7.92 |
9.03 |
9.93 |
11.02 |
11.90 |
3M |
10.56 |
12.75 |
14.40 |
16.05 |
18.18 |
19.74 |
8.06 |
9.50 |
10.83 |
12.13 |
13.83 |
15.07 |
7.98 |
9.18 |
10.47 |
11.52 |
12.79 |
13.81 |
SM(E)、ST(E)膨胀阀扩展容量表(KW)1
R134a型号规格 |
蒸发温度(℃) Evaporating temperature (℃) |
|||||||||||||||||
-17.8℃ |
-29℃ |
-40℃ |
||||||||||||||||
通过阀的压降 Pressure drop across valve (MPa) |
||||||||||||||||||
0.41 |
0.55 |
0.69 |
0.86 |
1.03 |
1.21 |
0.55 |
0.69 |
0.86 |
1.03 |
1.21 |
1.38 |
0.55 |
0.69 |
0.86 |
1.03 |
1.21 |
1.38 |
|
1/5M |
0.42 |
0.48 |
0.54 |
0.61 |
0.66 |
0.72 |
0.35 |
0.40 |
0.44 |
0.49 |
0.54 |
0.59 |
0.25 |
0.28 |
0.31 |
0.35 |
0.38 |
0.39 |
2/5M |
0.97 |
1.12 |
1.25 |
1.40 |
1.53 |
1.67 |
0.82 |
0.93 |
1.02 |
1.13 |
1.24 |
1.35 |
0.59 |
0.66 |
0.73 |
0.84 |
0.91 |
0.95 |
1/2M |
1.62 |
1.86 |
2.08 |
2.33 |
2.54 |
2.77 |
1.36 |
1.55 |
1.71 |
1.90 |
2.09 |
2.28 |
0.98 |
1.09 |
1.21 |
1.39 |
1.50 |
1.58 |
1M |
2.59 |
2.98 |
3.37 |
3.77 |
4.11 |
4.48 |
2.18 |
2.49 |
2.74 |
3.04 |
3.34 |
3.64 |
1.57 |
1.76 |
1.95 |
2.24 |
2.42 |
2.52 |
2M |
4.39 |
5.05 |
5.66 |
6.34 |
6.91 |
7.53 |
3.69 |
4.21 |
4.63 |
5.14 |
5.65 |
6.16 |
2.66 |
2.98 |
3.31 |
3.81 |
4.11 |
4.32 |
2-1/2M |
5.31 |
6.11 |
6.84 |
7.66 |
8.35 |
9.10 |
4.46 |
5.08 |
5.59 |
6.20 |
6.82 |
7.43 |
3.21 |
3.60 |
3.40 |
3.91 |
4.22 |
4.43 |
3M |
6.14 |
7.06 |
7.91 |
8.86 |
9.66 |
10.53 |
5.16 |
5.88 |
6.47 |
7.18 |
7.90 |
8.61 |
3.72 |
4.17 |
4.63 |
5.32 |
5.75 |
6.04 |
R407c型号规格 |
蒸发温度(℃) Evaporating temperature (℃) |
|||||||||||||||||
+10℃ |
+4.4℃ |
-6.7℃ |
||||||||||||||||
通过阀的压降 Pressure drop across valve (MPa) |
||||||||||||||||||
0.52 |
0.69 |
0.86 |
1.03 |
1.21 |
1.38 |
0.52 |
0.69 |
0.86 |
1.03 |
1.21 |
1.38 |
0.52 |
0.69 |
0.86 |
1.03 |
1.21 |
1.38 |
|
1/3N |
0.87 |
1.01 |
1.13 |
1.21 |
1.35 |
1.43 |
1.05 |
1.22 |
1.37 |
1.49 |
1.59 |
1.71 |
1.00 |
1.18 |
1.29 |
1.41 |
1.57 |
1.67 |
3/4N |
1.74 |
2.02 |
2.26 |
2.41 |
2.71 |
2.86 |
2.62 |
3.05 |
3.33 |
3.64 |
3.71 |
4.08 |
2.46 |
2.90 |
3.23 |
3.52 |
3.71 |
4.08 |
1N |
2.18 |
2.52 |
2.83 |
3.02 |
3.39 |
3.58 |
4.26 |
4.95 |
5.57 |
5.94 |
6.68 |
7.06 |
4.08 |
4.83 |
5.19 |
5.94 |
6.30 |
6.68 |
2N |
4.35 |
5.04 |
5.66 |
6.03 |
6.77 |
7.15 |
6.86 |
7.98 |
8.91 |
9.65 |
10.49 |
11.13 |
6.68 |
7.79 |
8.55 |
9.28 |
10.02 |
10.77 |
3N |
8.70 |
10.08 |
11.32 |
12.06 |
13.54 |
14.30 |
11.45 |
13.31 |
14.47 |
15.96 |
17.23<,, /P> |
18.19 |
10.77 |
12.62 |
14.11 |
15.58 |
16.71 |
17.83 |
4N |
10.88 |
12.60 |
14.15 |
15.08 |
16.93 |
17.88 |
13.73 |
15.96 |
17.44 |
19.48 |
20.97 |
22.57 |
13.36 |
15.36 |
17.08 |
18.73 |
20.33 |
21.73 |
5N |
13.05 |
15.12 |
16.98 |
18.09 |
20.31 |
21.45 |
16.02 |
18.63 |
20.40 |
22.57 |
24.35 |
25.85 |
15.36 |
17.99 |
19.91 |
21.73 |
23.60 |
25.09 |
R407c型号规格 |
蒸发温度(℃) Evaporating temperature (℃) |
|||||||||||||||||
-17.8℃ |
-29℃ |
-40℃ |
||||||||||||||||
通过阀的压降 Pressure drop across valve (MPa) |
||||||||||||||||||
0.69 |
0.86 |
1.03 |
1.21 |
1.38 |
1.55 |
0.86 |
1.03 |
1.21 |
1.38 |
1.55 |
1.72 |
1.03 |
1.21 |
1.38 |
1.55 |
1.72 |
1.90 |
|
1/3N |
0.93 |
1.01 |
1.15 |
1.26 |
1.34 |
1.41 |
0.78 |
0.85 |
0.93 |
1.01 |
1.04 |
1.12 |
0.71 |
0.74 |
0.77 |
0.85 |
0.88 |
0.93 |
3/4N |
2.34 |
2.59 |
2.85 |
3.07 |
3.27 |
3.49 |
1.93 |
2.12 |
2.30 |
2.44 |
2.65 |
2.74 |
1.71 |
1.85 |
1.98 |
2.08 |
2.20 |
2.30 |
1N |
3.71 |
4.45 |
4.83 |
5.19 |
5.57 |
5.94 |
3.17 |
3.52 |
3.71 |
4.08 |
4.45 |
4.83 |
2.83 |
3.05 |
3.27 |
3.45 |
3.64 |
3.71 |
2N |
6.30 |
7.06 |
7.43 |
8.16 |
8.91 |
9.28 |
5.19 |
5.57 |
5.94 |
6.30 |
7.16 |
7.43 |
4.45 |
4.83 |
5.19 |
5.57 |
5.94 |
6.30 |
3N |
10.02 |
11.13 |
12.25 |
13.36 |
14.47 |
15.22 |
8.55 |
9.28 |
10.02 |
10.77 |
11.23 |
11.88 |
7.43 |
8.16 |
8.55 |
8.91 |
9.65 |
10.02 |
4N |
12.36 |
13.85 |
15.36 |
16.49 |
17.60 |
18.73 |
10.49 |
11.23 |
12.36 |
13.10 |
13.85 |
14.60 |
8.91 |
9.73 |
10.49 |
11.23 |
11.60 |
11.98 |
5N |
14.24 |
16.11 |
17.60 |
19.10 |
20.23 |
21.73 |
11.98 |
13.10 |
14.23 |
14.98 |
16.11 |
16.86 |
10.40 |
11.23 |
12.36 |
12.73 |
13.48 |
14.24 |
工开阀门承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2)严格检查和控制原材料、原器件、配套件的进厂质量。
(3)保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。 (4)按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
吕经理
地址:上海市普陀区真北路3199号星云经济区
电 话:13524573866
E-mail:llwwf@163.com
