J11W不锈钢内螺纹截止阀

J11W不锈钢内螺纹截止阀 工开一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多关产品信息,欢迎访问上海工开阀门制造有限公司产品分类→最佳的品质、一流的服务,工开为你创造更多价值!J11W不锈钢内螺纹截止阀产品概述:J11W 不锈钢内螺纹截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已

J11W不锈钢内螺纹截止阀

工开一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务。公司主要生产闸阀球阀蝶阀高温阀门高压阀门电站阀门工业阀门等各种高品质阀门。您如需查询更多关产品信息,欢迎访问上海工开阀门制造有限公司产品分类→最佳的品质、一流的服务,工开为你创造更多价值!

J11W不锈钢内螺纹截止阀产品概述:

J11W 不锈钢内螺纹截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。

J11W不锈钢内螺纹截止阀--特点

1、结构简单,制造和维修比较方便。

2、工作行程小,启闭时间短。

3、密封性好,密封面间磨擦力小,寿命较长。

J11W不锈钢内螺纹截止阀--结构形式

J11W 不锈钢内螺纹截止阀的结构形式有直通式、直流式和直角式。直通式是最常见的结构,但其流体的阻力最大。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀

J11W不锈钢内螺纹截止阀--主要性能规范

型号

公称压力

试验压力PS(Mpa)

工作压力PN(Mpa)

工作温度
(℃)

适用介质

壳体

密封

J11W-16
J11W-16K

1.6

2.5

1.76

1.6

≤100

油类
Oil

J11W-16P

硝酸类腐蚀性介质

J11W-16R

≤350

醋酸类腐蚀性介质

J11W-16Ni

碱液、盐水、海水等

主要外形尺寸和连接尺寸(mm)

公称通径
DN(mm)

管螺纹

尺 寸 (mm)

L

D1

S

H

H1

D0

15

1/2

90

14

32

109

117

65

20

3/4

100

16

36

109

117

65

25

1

120

18

46

132

142

80

32

1/4

140

20

55

156

168

100

40

1/2

170

22

65

167

168

100

50

2

200

24

80

182

200

120

65

2/2

260

26

95

200

223

120

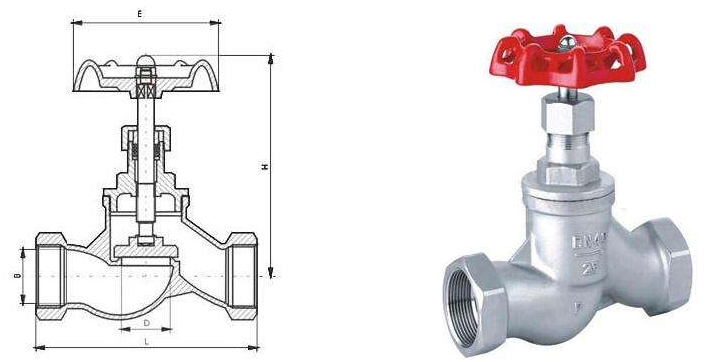

J11W不锈钢内螺纹截止阀图纸尺寸:

J11W不锈钢内螺纹截止阀
