J23W不锈钢外螺纹截止阀

J23W不锈钢外螺纹截止阀 工开一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多关产品信息,欢迎访问上海工开阀门制造有限公司产品分类→最佳的品质、一流的服务,工开为你创造更多价值! 一、J23W不锈钢外螺纹截止阀概述:不锈钢外螺纹截止阀是一种可以精确调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀。

J23W不锈钢外螺纹截止阀

工开一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务。公司主要生产闸阀球阀蝶阀高温阀门高压阀门电站阀门工业阀门等各种高品质阀门。您如需查询更多关产品信息,欢迎访问上海工开阀门制造有限公司产品分类→最佳的品质、一流的服务,工开为你创造更多价值!

一、J23W不锈钢外螺纹截止阀概述:

不锈钢外螺纹截止阀是一种可以精确调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀球阀,其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名

不锈钢外螺纹截止阀的选用原则
1、低温介质的管路系统和装置上,宜选用加上阀盖的低温针型阀。
2、炼油装置的催化裂化装置的管路系统上,可选用升降杆式针型阀。
3、化工系统的酸碱等腐蚀性介质的装置和管路系统中,宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢针型阀。
4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上,可选用金属对金属密封针型阀。
5、需要进行流量调节时,可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节针型阀。

不锈钢外螺纹截止阀主要零件材料Materials for main parts:

零件名称Part name

阀杆、阀盖Stem,Bonnet

阀杆、阀瓣Stem,Disc

填料Packing

J23W-16P

铬镍不锈钢
Cr.Ni Stainless steel

铬镍不锈钢
Cr.Ni Stainless steel

聚四氟乙稀、柔性石墨PTEF,Soft graphite

J23W-40、J23W-160

优质碳钢
High grade carbon steel

铬不锈钢
Cr. Stainless steel

不锈钢外螺纹截止阀主要性能规范Chief propertyspecifieation:

型号
Type

公称压力(MPa)Nominal pressure

试验压力PS(MPa)
Test pressure

工作压力(MPa)Working pressuer

工作温度(℃)Working temperature

适用介质Applicable mediun

壳体Shell

密封(液)Seal

密封(气)Seal

J23W-16

1.6

2.4

1.76

0.6

1.6

P≤200℃

液化石油气水、油品等Petroleun gas Water,Oil etc.

J23W-40P

4.0

6.0

4.4

0.6

4.0

J23W-160

16.0

17.6

17.6

0.6

16.0

C≤425℃

J23W-320P

32.0

48.0

35.2

0.6

32.0

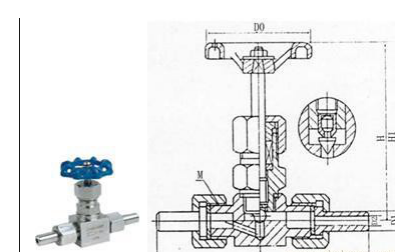

不锈钢外螺纹截止阀主要外形及连接尺寸Main externalconnecting dimensions(mm):

公称直径(mm)Nominal diameter

尺 寸Dimensions

重量(Kg)Weight

D0

D1

D2

L

H1

H2

M

6

70

14

6

135

96

106

20×1.5

0.8

10

80

18

10

156

115

125

24×1.5

1.1

15

100

22

15

180

122

132

30×2

2.0

20

110

28

18

185

156

166

36×2

3.0

25

140

33

22

185

169

180

42×2

3.2

J23W不锈钢外螺纹截止阀

工开阀门承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2)严格检查和控制原材料、原器件、配套件的进厂质量。
(3)保证所供设备加工工艺完善、检测手段完备。

(4)按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
