一、JIS日标闸阀主要用途

法兰连接钢制闸阀适用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。
通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。

二、JIS日标闸阀结构特点

①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

三、JIS日标闸阀应用规范

设计与制造 Design and Manufacture	结构长度 Face to face/ End to end	法兰尺寸 FlangeDimension	压力-温度Pressure Temperature Lating	试验-检验Inspection and Test
JIS B2073 B2083	JIS B2002	JIS B2212 B2214	JIS B2073 B2083	JIS B2003

四、JIS日标闸阀压力试验

设计与制造 Design and Manufacture	强度试验 Shell Test		水密封试验 WaterSeal Test		气密封试验 Air SealTest
设计与制造 Design and Manufacture	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	630
900	23.0	3330	17	2445

四、JIS日标闸阀主要零件材料及主要用途

体盖瓣 Body Cover Disc	阀杆 Stem	密封面 Sealing Face	垫片（环） Sealing Shim	填料 Packing	工作温度℃ Working Temperature	适用介质Suitable Medium
WCB	2Cr13	13Cr STL 木体材料 With Body Material 尼龙 Nylon	增强柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08软钢 08 Soft Steal F304 F316 F304L F316L	柔性石墨增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水蒸汽油品 Water Steam Petroleum Products
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸醋酸尿素 Nitric acid Acetic acid
CF8M	F316
CF3	F304L
CF3M	F316L

五、JIS日标闸阀主要外形尺寸、连接尺寸及质量

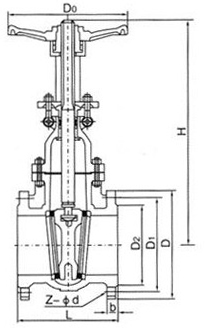

JIS日标闸阀结构图

JIS日标闸阀

10K级主要尺寸和重量 Size Main Dimensions and Weight

DN（mm）	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	178	155	120	100	16	4-19	409	200	24
65	21/2	190	175	140	120	18	4-19	535	250	31
80	3	203	185	150	130	18	8-19	570	250	40
100	4	229	210	175	155	18	8-19	590	250	55
150	6	267	280	240	215	22	8-23	630	300	90
200	8	292	330	290	265	22	12-23	960	350	145
250	10	330	400	355	325	24	15-25	1158	400	230
300	12	356	450	400	370	24	16-25	1378	450	330
350	14	381	490	445	415	26	16-25	1543	500	460
400	16	406	560	510	475	28	16-27	1738	600	600
450	18	432	620	565	530	30	20-27	1959	600	980
500	20	457	675	620	585	30	20-27	2214	680	960

20K级主要尺寸和重量 Size Main Dimensions and Weight

DN（mm）	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	216	155	120	100	18	8-19	480	200	32
65	21/2	241	175	140	120	20	8-19	510	250	39
80	3	283	200	160	135	22	8-23	580	280	55
100	4	305	225	185	160	24	8-23	700	350	80
150	6	403	305	260	230	28	12-25	940	400	160
200	8	419	350	305	275	30	12-25	1190	450	250
250	10	457	430	380	345	34	12-27	1390	500	370
300	12	502	480	430	395	35	16-27	1600	500	560
350	14	762	540	480	440	40	16-33	1750	600	870
400	16	838	605	540	495	46	16-33	1900	600	1150
450	18	914	675	605	560	48	20-33	2320	650	1270

工开阀门承诺：

（1）严格按照合同要求，提供符合设计标准，质量合格的产品。
（2）严格检查和控制原材料、原器件、配套件的进厂质量。
（3）保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。（4）按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
（5）按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
（6）对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。

我们一直坚信百年大计，质量第一，我们恪守质量首位，成就精品阀门，我们以一流的品质，创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多关产品信息，欢迎访问上海工开阀门制造有限公司产品分类→最佳的品质、一流的服务，工开为你创造更多价值！
