J61Y高温高压对焊截止阀

J61Y高温高压对焊截止阀  工开一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多关产品信息,欢迎访问上海工开阀门制造有限公司产品分类→最佳的品质、一流的服务,工开为你创造更多价值!  高温高压截止阀是高压截止阀的一种。主要用于对压力要求比较高的行业。对焊是指其连接方式是采用对焊的。主要应用于化工和医药

J61Y高温高压对焊截止阀

工开一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务。公司主要生产闸阀球阀蝶阀高温阀门高压阀门电站阀门工业阀门等各种高品质阀门。您如需查询更多关产品信息,欢迎访问上海工开阀门制造有限公司产品分类→最佳的品质、一流的服务,工开为你创造更多价值!

高温高压截止阀是高压截止阀的一种。主要用于对压力要求比较高的行业。对焊是指其连接方式是采用对焊的。主要应用于化工和医药等领域。由于是采用焊接方式。拆换比较不方便。主用适用维修不是很频繁磨损利比较低的地方

高温高压截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流使用。
高温高压截止阀明显的优点是:
l 在开启和关闭过程中,由于阀瓣与阀体密封面间的摩擦力比闸阀小,因而耐磨.
2 开启高度一般仅为阀座通道直径的l / 4 ,因此比闸阀小得多。
3 通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修。但是,截止阀的缺点也是不容忽视的。其缺点主要是流阻系数比较大,因此造成压力损失,特别是在液压装置中,这种压力损失尤为明显。

J61Y高温高压对焊截止阀说明书的详细概述:

特性:

  1. 制造标准: GB/T12224-2005 JB/T3595-2002

  2. 连接形式: 对焊连接

  3. 结构特性: 锥面密封

  4. 阀门检验与试验: GB/T 9092-99

  5. 工作压力:≤10000PSI

  6. 适用工作温度:-29℃~+538℃

  7. 适用工作介质:水,油,气等腐蚀性与非腐蚀性介质.

  8. 公称通径:DN6,DN10,DN15,DN20,DN25

主要零件材料/Materials of main parts

序号
NO.

零件名称
Part name

材质
Material

1

阀体 Body

20# A105 SS304 SS304L SS316 SS316L

2

阀盖垫片 Bonnet Gasket

紫铜(Red copper) PTFE

3

阀盖Bonnet

20# A105 SS304 SS304L SS316 SS316L

4

填料 Packing

PTFE 柔性石墨(Expanded Graphite)

5

填料垫 Packing Seat

PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)

6

填料压盖 Packing Gland

20# A105 SS304 SS304L SS316 SS316L

7

锁紧螺母 Lock Nut

20# A105 SS304 SS304L SS316 SS316L

8

阀杆 Stem

20# A105 SS304 SS304L SS316 SS316L

9

手轮 Handle

20# A105 SS304 SS304L SS316 SS316L

10

带帽螺母Hooded Nut

20# A105 SS304 SS304L SS316 SS316L

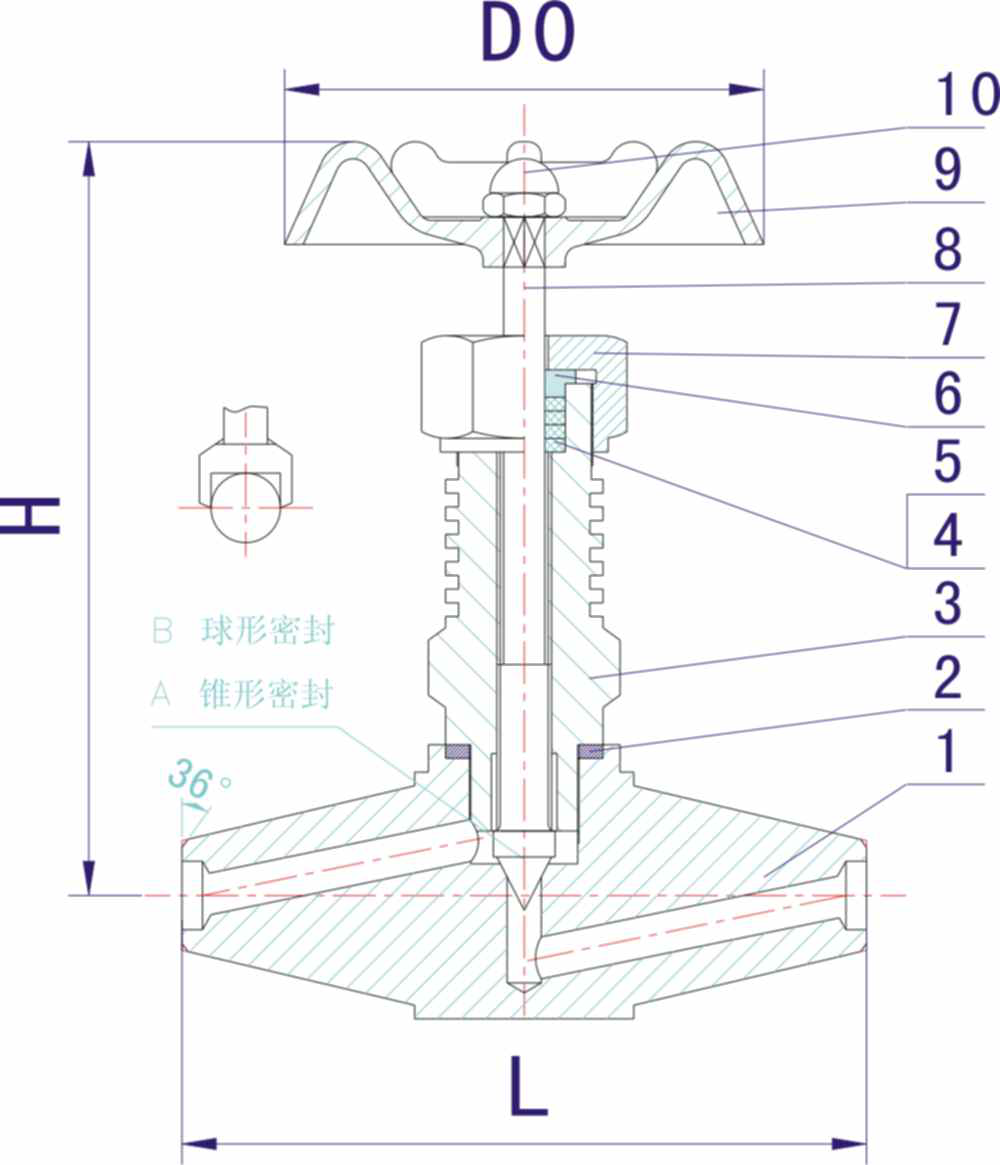

尺寸图:

J61Y高温高压对焊截止阀

ITEM NO.

公称通径 DN
Nominal bore

H

L

D0

J61Y/W-1

DN6

110

100

70

J61Y/W-2

DN10

145

120

80

J61Y/W-3

DN15

165

140

110

J61Y/W-4

DN20

180

160

130

J61Y/W-5

DN25

220

180

150

工开阀门承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2)严格检查和控制原材料、原器件、配套件的进厂质量。
(3)保证所供设备加工工艺完善、检测手段完备。

(4)按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
