一、EG46W(无衬里)、EG46J(衬胶) 直通式隔膜阀介绍
设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

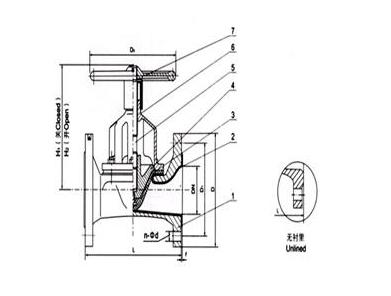

部件列表：1．阀体 2．阀体衬里 3．隔膜 4．阀瓣 5．阀杆 6．阀盖 7、手轮
二、EG46W(无衬里)、EG46J(衬胶)直通式隔膜阀用途：
EG46W(无衬里)、EG46J(衬胶) 直通式隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，G41W(无衬里)、G41J（衬胶）堰式隔膜阀阀体
内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6
三、EG46W(无衬里)、EG46J(衬胶) 直通式隔膜阀材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
手轮：铸铁
四、EG46W(无衬里)、EG46J(衬胶)直通式隔膜阀测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
五、EG46W(无衬里)、EG46J(衬胶)直通式隔膜阀结构特点：
隔膜阀是一种特殊形式的截断阀：
1. 弹性密封的开闭件，确保没有内漏；
2. 流线型的流道，使得压力损失小；
3. 没有填料函，因此没有外漏；
4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5. 隔膜可更换，维护费用低；
6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。
六、EG46W(无衬里)、EG46J(衬胶)直通式隔膜阀主要尺寸参数：
|
DN |
公称压力 |
工作压力 |
L |
D |
D1 |
n-Фd |
f |
H1 |
H2 |
D0 |
质量 |
|
20 |
1.0 |
1.0 |
117 |
105 |
75 |
4-13.5 |
2 |
150 |
162 |
|
|
|
25 |
127 |
115 |
85 |
4-13.5 |
2 |
150 |
162 |
120 |
3.5 |
||
|
32 |
146 |
140 |
100 |
4-17.5 |
2 |
152 |
180 |
120 |
5 |
||
|
40 |
159 |
150 |
110 |
4-17.5 |
2 |
152 |
180 |
120 |
6 |
||
|
50 |
190 |
165 |
125 |
4-17.5 |
2 |
163 |
198 |
120 |
8.5 |
||
|
65 |
216 |
185 |
145 |
4-17.5 |
2 |
205 |
227 |
230 |
16 |
||
|
80 |
254 |
200 |
160 |
8-17.5 |
2 |
220 |
252 |
230 |
22 |
||
|
100 |
305 |
220 |
180 |
8-17.5 |
2 |
262 |
300 |
280 |
32 |
||
|
125 |
0.6 |
356 |
250 |
210 |
8-17.5 |
3 |
290 |
335 |
280 |
43.5 |
|
|
150 |
406 |
285 |
240 |
8-22 |
3 |
368 |
427 |
368 |
65 |
||
|
200 |
521 |
340 |
295 |
8-22 |
3 |
410 |
470 |
483 |
112.5 |
||
|
250 |
0.4 |
635 |
395 |
350 |
12-22 |
5 |
479 |
569 |
483 |
192.5 |
|
|
300 |
749 |
445 |
400 |
12-22 |
5 |
550 |
650 |
560 |
296 |
||
|
350 |
787 |
505 |
460 |
16-22 |
5 |
550 |
650 |
560 |
|
||
|
400 |
0.25 |
914 |
565 |
515 |
16-26 |
5 |
|
|
640 |
|
