一、简介：
高真空挡板阀(又称角阀)是用于真空系统中用来切断或接通气流之用。传动部件采用螺杆传动升降阀板，动作轻巧、工作可靠。GD-J为角通型式，GD-S为带预抽口的三通型式。适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。
二、技术性能：
|
适用范围(Pa) |
2x105～1.3x10-4 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-6 |
|
介质温度（℃） |
-25～+80(密封材料为橡胶) |
|
安装位置 |
任意 |

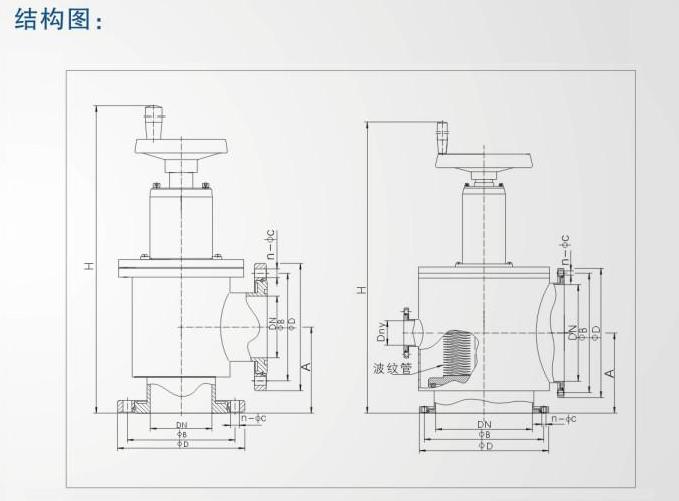

三、外形尺寸：
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
A |
|
ΦW |
法兰标准 |
|
GD-J10/KF |
10 |
30 |
12.2 |
122 |
30 |
|
36 |
GB4982 |
|
GD-J16/KF |
16 |
30 |
17.2 |
132 |
40 |
|
36 |
|
|
GD-J25/KF |
25 |
40 |
26.2 |
158 |
50 |
|
50 |
|
|
GD-J40/KF |
40 |
55 |
41.2 |
180 |
65 |
|
56 |
|
|
GD-J50/KF |
50 |
75 |
52.2 |
278 |
70 |
|
100 |
/ |
四、适用范围：
1×10-6Pa～1.2×105Pa（波纹管密封）
1×10-5Pa～1.2×105Pa（氟胶圈密封）
打开时阀板上的压差：≤1.2×105 Pa任意方向
阀体和阀座漏率：≤1.3×10-7Pa·L·s-1
建议首次维修前循环次数：200，000次
阀体烘烤温度：≤150℃
工开阀门承诺：
(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。
(2）严格检查和控制原材料、原器件、配套件的进厂质量。
(3）保证所供设备加工工艺完善、检测手段完备。
(4）按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
