U型管道过滤器产品简介：
LPG-U型过滤器用来滤清管道中液体内的杂质，一般安装在流量计的进口端以保证仪表正常运行，它的主要部件是整体式阀体和不锈钢过滤网，可以用于多种液体输送管路中。采用快卸式结构，使得更换、清洗滤网时更加方便快捷。
U型管道过滤器工作原理：
U型管道过滤器是直接连入管道使用。在生产过程中，流体会随着管道流经U型过滤器，液体先通过桶体而后进入滤篮，流体从滤篮的缝隙中流出，直至过滤器的出口被排出，流体中的固体杂质颗粒为滤篮所阻挡，与流体分离完成过滤。使用一段时间后，固体杂质在滤篮中堆积，这时只要旋开主管底部的螺塞，将桶体内的液体排净，拆卸法兰，清洗滤篮后重新装入，就能完成杂质的清理了。
U型管道过滤器产品特点：
1、U型过滤器为整体式阀体设计、可更换过滤内件。
2、U型压力损失小，流通面积大，抗污性强。排污方便。
3、过滤精度高，可根据客户需求配置过滤网的精细度。
4、工作原理简单、结构也不复杂，容易安装、拆卸和维护。
5、设备易损件少，无耗材，运行维护费用低，操作管理简单。
6、稳定生产工艺流程，保护仪器仪表和机械设备，维护生产的安全和稳定。

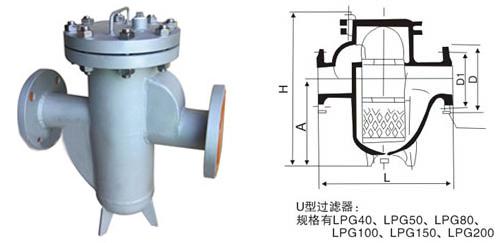

U型管道过滤器（焊接型）主要外形和连接尺寸：
|
Type |
公称通径 |
External dimensions(mm)外形尺寸 |
||
|
A |
L |
H |
||
|
UG型一A |
10 |
150 |
80 |
125 |
|
15 |
150 |
80 |
125 |
|
|
20 |
180 |
100 |
153 |
|
|
25 |
180 |
100 |
153 |
|
|
40 |
200 |
155 |
304 |
|
|
50 |
300 |
155 |
340 |
|
|
65 |
340 |
220 |
380 |
|
|
80 |
400 |
250 |
420 |
|
|
100 |
500 |
295 |
502 |
|
|
150 |
600 |
335 |
650 |
|
|
200 |
786 |
395 |
770 |
|
|
UG型一B |
公称通径 |
External dimensions(mm)外形尺寸 |
||
|
L |
H1 |
H2 |
||
|
15 |
270 |
90 |
145 |
|
|
20 |
270 |
90 |
145 |
|
|
25 |
270 |
90 |
145 |
|
|
32 |
320 |
125 |
175 |
|
|
40 |
320 |
125 |
175 |
|
|
50 |
320 |
125 |
175 |
|
|
65 |
430 |
140 |
220 |
|
|
80 |
430 |
140 |
220 |
|
|
100 |
430 |
140 |
220 |
|
|
125 |
460 |
160 |
235 |
|
|
150 |
460 |
170 |
235 |
|
|
200 |
460 |
190 |
235 |
|
工开阀门承诺：
(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。
(2）严格检查和控制原材料、原器件、配套件的进厂质量。
(3）保证所供设备加工工艺完善、检测手段完备。
(4）按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
