一、双口排气阀概述
QP2型双口排气阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。Dn>350mm管路请选单口排气阀(QB1-10)。安装双口排气阀,底下一定要安装一只保护阀门、开关阀,以免检验停水。
二、双口排气阀零件材质
使用介质 |
介质温度 |
壳体温度 |
浮球密封试验压力 |
阀体材料 |
浮动材料 |
连接标准 |
试验标准 |
清水 |
常温 |
1.5MPa |
0.05~1.1MPa |
灰铸铁 |
不休噶 |
GB/T12741.6-98 |
Q/YFC01-2003 |
三、双口排气阀排气量
规格 |
50 |
75 |
100 |
150 |
200 |
立方米/小时 |
4-173 |
85-352 |
14-597 |
22-904 |
27-1145 |

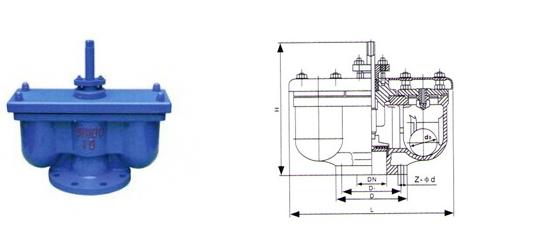

四、双口排气阀结构图
五、双口排气阀规格尺寸
DN |
D |
D1 |
D2 |
L |
H |
Z-Φd |
50 |
160 |
125 |
100 |
325 |
325 |
4-14 |
80 |
195 |
160 |
135 |
350 |
325 |
4-14 |
100 |
215 |
180 |
155 |
385 |
360 |
4-18 |
150 |
245 |
210 |
185 |
480 |
475 |
8-18 |
200 |
280 |
240 |
210 |
480 |
475 |
8-18 |
250 |
335 |
295 |
265 |
620 |
580 |
8-23 |
工开阀门承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2)严格检查和控制原材料、原器件、配套件的进厂质量。
(3)保证所供设备加工工艺完善、检测手段完备。
(4)按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
