【内螺纹针型阀性能优点】
内螺纹针型阀阀体材质采用不锈钢（2Cr13或1Cr18Ni9Ti)锻制而成，如用户需要也可用40钢锻制。连接形式采用英制圆柱管牙内螺纹加工。适用于化工、化肥、工业锅炉等管道。
【内螺纹针型阀用途】
内螺纹针型阀是一种可以精确调整的阀门，密封性能好，一般适用于较小流量,较高温高压的气体或者液体的介质，也适合与压力表配合使用。
【内螺纹针型阀技术规范】
工作压力:≤10000PSI;
使用温度:-29℃～+570℃;
规格尺寸:￠6～￠50;
连接形式:内螺纹;
结构特征:锥面密封;
阀体材质:碳钢、不锈钢、铬钼钢等;
适用介质:水、油、气等腐蚀性与非腐蚀性介质;
制造标准: GB/T12224-2005、JB/T7747-1995;
阀门检测及试验标准:JB/T9092-1999
【内螺纹针型阀性能参数】
|
型号 |
公称压力(Mpa) |
试验压力PS(Mpa) |
工作压力(Mpa) |
工作温度(℃) |
适用介质 |
||
|
壳体 |
密封(液) |
密封(气) |
|||||
|
J13W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540℃ |
液化石油气 |
|
J13W-40 |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J13W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
|
J13W-320 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||

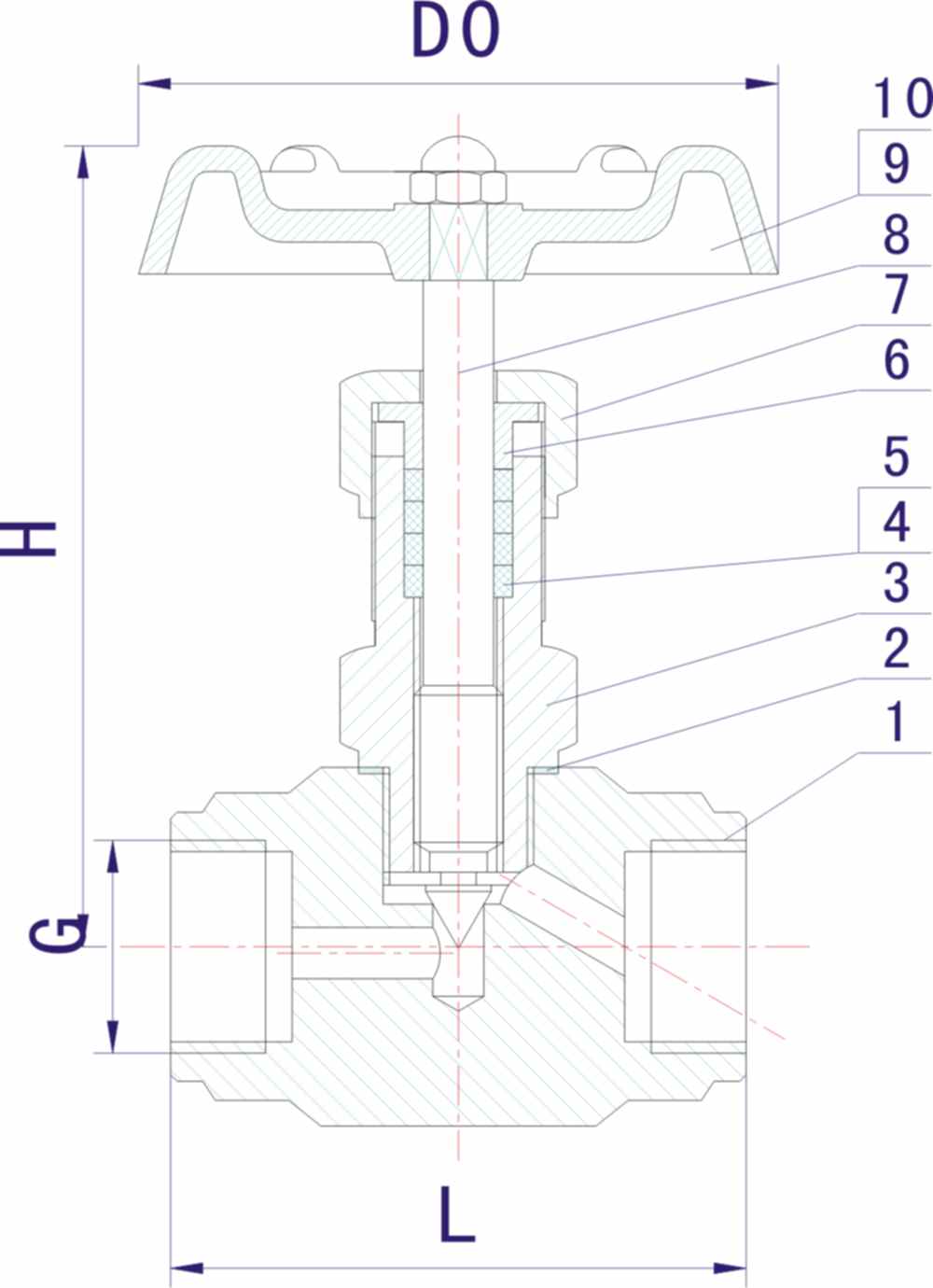

【内螺纹针型阀产品结构图】
【内螺纹针型阀零部件材料】
|
零件名称 |
阀杆、阀盖 |
阀杆、阀瓣 |
填料 |
|
J13W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨 |
|
优质碳钢 |
铬不锈钢 |
【内螺纹针型阀外形尺寸】
|
公称直径DN(mm) |
管螺纹G |
尺 寸 |
重量(kg) |
||||
|
Do |
L |
H |
H1 |
d |
|||
|
6 |
1/4 |
60 |
55 |
90 |
100 |
4 |
0.63 |
|
10 |
3/8 |
60 |
60 |
92 |
102 |
5 |
0.65 |
|
15 |
1/2 |
65 |
65 |
97 |
107 |
6 |
0.8 |
|
20 |
3/4 |
80 |
80 |
109 |
121 |
8 |
1.07 |
|
25 |
1 |
100 |
90 |
122 |
132 |
10 |
1.8 |
|
32 |
11/4 |
140 |
128 |
180 |
191 |
15 |
5.0 |
|
40 |
11/2 |
160 |
148 |
200 |
215 |
18 |
7.2 |
