HGS07型网型管道阻火器

HGS07型网型管道阻火器

HGS07型网型管道阻火器产品概述：

网型管道阻火器适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网，也适用于民用煤气管道，防止在非正常情况下火焰于管道中的逆向传播，以避免灾难性事故的发生。网型阻火器设备是安装於焦化石油储罐上的重要安全设备。它的功能是允许易爆气体通过，对火焰有阻止窒息作用。可以与呼吸阀配套使用，也可以单独使用。

应用范围：

HGS07网型管道阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上,通常与呼吸阀配套使用,其主要功能是允许易燃爆气体通过、对外界传入储罐的火焰起有阻止窒息的作用,该阻火器是一九八五年由北京设计院设计试制的产品，经公安部天津消防科学研究所检测符合中华人民共和国国家标准GB5908-86的规定。各项技术指标达到检验标准的要求,并可以在高寒地区低温条件下使用的特点。本产品可以与通气管配套或单独使用,其它规格产品可按用户要求提供。

适用范围：

1、阻火器适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品,也适用于储存物料以氮气封顶的拱顶罐上,砾石阻火器与网型阻火器原理同上,用在管道。

2、与呼吸阀、呼吸入孔配套使用，也可单独使用。

技术要求：

1、阻爆性能合格，连续十三次试验每次都能阻火。

2、耐火性能合格，耐烧，1小时无回火。

3、阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。

4、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。

5、重新安装阻火层芯子时，应保证结合面严密不得漏气。

工作原理：

HGS07网型阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度，以承受爆炸产生的冲击压力，滤芯是阻止火焰传播的主要构件。HGS07型网型阻火器壳体采用碳素钢或不锈钢，阻火器芯子采用不锈钢，耐腐蚀易于清洗。

产品特点：

1、易检修、安装方便。

2、结构合理、重量轻、耐腐蚀。

3、阻火器芯子采用不锈钢，耐腐蚀，易于清洁。

产品性能：

1、防爆性能合格，连续13次阻爆性能试验，每次都能阻火。

2、耐烧性能合格，能防毒、防腐。

3、壳体水压试验合格。

4、阻爆性能：ⅡB级。

零部件材料表：

主要外形及连接尺寸：

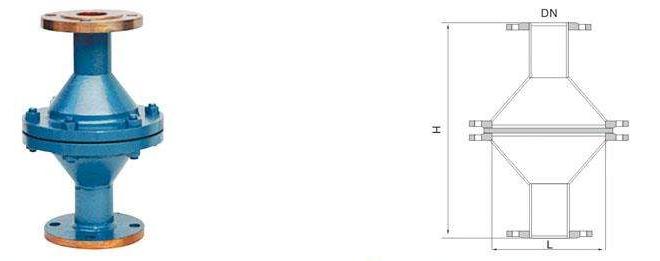

HGS07型网型管道阻火器结构图:

工开阀门承诺：

（1） 严格按照合同要求，提供符合设计标准，质量合格的产品。
（2）严格检查和控制原材料、原器件、配套件的进厂质量。
（3）保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。 （4）按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
（5） 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
（6） 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
