产品名称: |
PC型泡沫产生器 |
产品型号: |
PC型 |
连接方式: |
法兰 |
结构方式: |
普通型 |
驱动方式: |
手动 |
产品口径: |
PC4-PC32 |
公称压力: |
0.6-1.6MPA |
阀体材质: |
铝合金,铸钢 |
C型泡沫产生器产品概述:
一、空气泡沫产生器的详细资料:
产品型号:PC型
产品名称:空气泡沫产生器
产品特点:空气泡沫产生器装地油罐上,用于灭。
二、PC型空气泡沫产生器主要外形与法兰连接尺寸:
型号规格 |
图号 |
重量 |
技术条件 |
PC4(25升) |
GKP-25 |
16 |
1、工作压力Kg/cm2时,混合液为4升/秒泡沫发生量25升。 |
PC8(50升) |
GKP-50 |
22 |
1、工作压力5 Kg/cm2时,混合液为8升/秒泡沫发生量50升。 |
PC16(100升) |
GKP-100 |
32 |
1、工作压力Kg/cm2时,混合液为8升/秒泡沫发生量100升。 |
PC24(150升) |
GKP-150 |
40 |
1、工作压力Kg/cm2时,混合液为8升/秒泡沫发生量150升。 |
型号规格 |
安装尺寸(毫米) |
|||||||
D |
D1 |
D2 |
d |
L |
H |
n |
di |
|
25升 |
Φ130 |
Φ110 |
Φ160 |
KG2″ |
216 |
170 |
4 |
Φ14 |
50升 |
Φ150 |
Φ125 |
Φ185 |
KG21/2″ |
228 |
90 |
4 |
Φ18 |
100升 |
Φ200 |
Φ175 |
Φ235 |
KG3″ |
230 |
210 |
8 |
Φ18 |
150升 |
Φ225 |
Φ200 |
Φ260 |
KG4″ |
234 |
230 |
8 |
Φ18 |

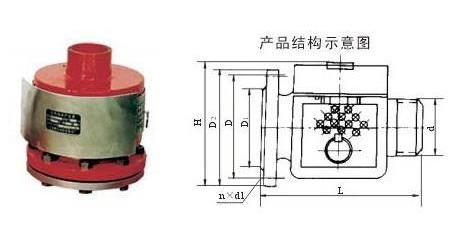

PC型泡沫产生器结构图:
工开阀门承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2)严格检查和控制原材料、原器件、配套件的进厂质量。
(3)保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。 (4)按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
