DMF-0.1型电磁式煤气安全切断阀

DMF-0.1型电磁式煤气安全切断阀 一、电磁式煤气安全切断阀--概述 DMF-0.1型电磁式煤气安全切断阀主要由电磁式启动器和密封性能良好的蝶阀组合而合成。且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。密封圈一般为耐油橡胶,亦可提供聚四氟乙烯密封圈的特殊产品。二、电磁式煤气安全切断阀--技术规格 1、电磁铁一般按交流220V,电容量约为220VA供货(特殊要求时本厂也可供货) 2、阀的公称压力为PN0.1MPA。 3、蝶阀有关

DMF-0.1型电磁式煤气安全切断阀

一、电磁式煤气安全切断阀--概述


DMF-0.1电磁式煤气安全切断阀主要由电磁式启动器和密封性能良好的蝶阀组合而合成。且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。密封圈一般为耐油橡胶,亦可提供聚四氟乙烯密封圈的特殊产品。

二、电磁式煤气安全切断阀--技术规格

1、电磁铁一般按交流220V,电容量约为220VA供货(特殊要求时本厂也可供货)

2、阀的公称压力为PN0.1MPA。

3、蝶阀有关尺寸见附表1(法兰与JB81-59一致)。

4、切断时间:一秒

5、介质温度:-20~180℃。

6、环境温度:-20~60℃。

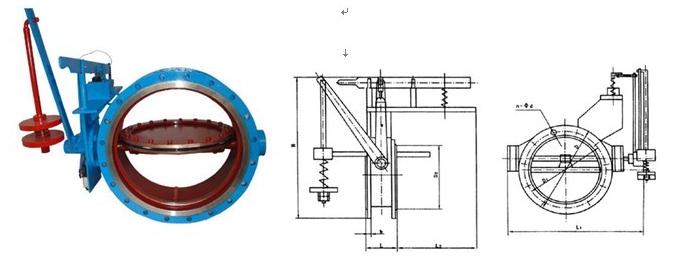

三、电磁式煤气安全切断阀--尺寸表

DN

D1

D

D2

L

L1

L2

H

B

n-φd

100

170

205

145

127

360

250

460

10

4-12

150

225

260

200

140

510

250

510

14

8-18

200

280

315

252

152

465

250

565

14

8-18

250

335

370

310

165

520

280

620

16

12-18

300

395

435

362

178

580

300

670

16

12-23

350

445

485

412

190

630

300

720

16

12-23

400

495

535

162

216

680

300

770

20

16-23

450

550

590

518

222

740

300

820

20

16-23

500

600

640

570

229

780

300

860

22

16-23

600

705

755

670

267

895

320

960

22

20-25

700

810

860

775

292

1010

400

1060

22

24-25

800

920

975

880

318

1125

400

1150

22

24-30

900

1020

1075

980

330

1225

400

1250

24

24-30

1000

1120

1175

1080

410

1345

500

1360

24

28-30

1200

1340

1400

1295

470

1525

500

1500

24

32-34

1400

1560

1620

1510

530

1775

500

1800

24

36-34

1600

1760

1820

1710

600

1990

700

2100

24

40-41

1800

1970

2045

1970

670

2190

700

2350

24

40-41

2000

2180

2265

2110

760

2390

700

2600

24

48-48

DMF-0.1型电磁式煤气安全切断阀

注:1、与本阀配套的还有DCK-1型控制器,如用户需要请注明,用户也可自行设计控制回路。
2、选用时请注明:电磁式启动器电压、温度、压力等。特殊要求如防爆、户外等请注明。
