首页>产品与服务>截止阀>DSJ61Y能换双芯主蒸汽疏水截止阀

DSJ61Y能换双芯主蒸汽疏水截止阀

DSJ61Y能换双芯主蒸汽疏水截止阀 工开一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多关产品信息,欢迎访问上海工开阀门制造有限公司产品分类→最佳的品质、一流的服务,工开为你创造更多价值! DSJ61Y能换双芯主蒸汽疏水截止阀密封特点及更换特点:1、阀门在关闭活动时,首先完成的是组合阀芯与独立阀瓣的锥面密封,即一级密封。

DSJ61Y能换双芯主蒸汽疏水截止阀

工开一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务。公司主要生产闸阀球阀蝶阀高温阀门高压阀门电站阀门工业阀门等各种高品质阀门。您如需查询更多关产品信息,欢迎访问上海工开阀门制造有限公司产品分类→最佳的品质、一流的服务,工开为你创造更多价值!

DSJ61Y能换双芯主蒸汽疏水截止阀密封特点及更换特点:

1、阀门在关闭活动时,首先完成的是组合阀芯与独立阀瓣的锥面密封,即一级密封。
2、当阀门继续往下关时,压缩组合阀芯内的弹簧,直到组合阀芯平面与独立阀瓣平面的密封,即二级密封。
3、当阀门开启时,二级密封先脱离,弹簧恢复,直至一级密封脱离,完成全部开启。
4、此阀门的二级密封,极大提高了阀门的使用寿命,而且也提高了阀门的密封性能。
5、阀门在维修时,可将阀盖取出后,直接更换阀瓣及阀座,实现了快速的维修特点。

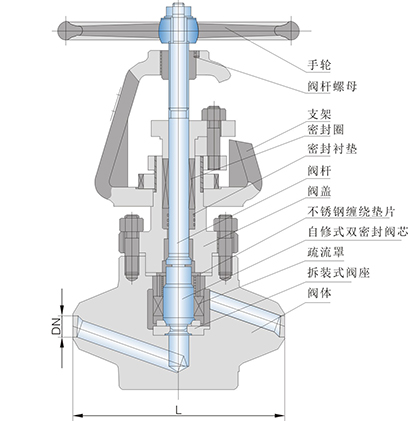

DSJ61Y能换双芯主蒸汽疏水截止阀样图:

DSJ61Y能换双芯主蒸汽疏水截止阀


DSJ61Y能换双芯主蒸汽疏水截止阀主要性能和使用规范:

公称压力(Mpa)

强度试验压力
(Mpa)

密封试验压力
(Mpa)

气密封试验压力
(Mpa)

工作温度(℃)

380

425

540

570

最大工作压力(Mpa)

1.6

2.40

1.75

0.6

1.6

0.9

2.5

3.75

2.75

0.6

2.5

1.4

4.0

6.00

4.40

0.6

4.0

2.3

6.4

9.60

7.05

0.6

6.4

3.7

10.0

15.00

11.00

0.6

10.0

5.8

16.0

17.60

17.60

0.6

16.0

9.0

32.0

48.00

35.20

0.6

32.0

18.6

P54 10

30.00

12.5

0.6

10.0

P54 14

42.00

17.50

0.6

14.0

P57 14

56.00

17.5

0.6

14.0

P57 17

63.00

21.25

0.6

17.0


DSJ61Y能换双芯主蒸汽疏水截止阀主要零件材料:

序号

零件名称

1.6~32.0(Mpa)

P 54 100、P 54 140

P 57 140、P 57 170

1

阀体

锻钢25

锻钢12Cr1MoV

F91

2

阀盖

锻钢25

锻钢12Cr1MoV

F91

3

阀杆

2Cr13

25Cr2MoV

25Cr2MoV

4

阀瓣

锻钢25+硬质合金

12Cr1MoV+STL

F91+STL

5

笼套

锻钢25

锻钢12Cr1MoV

锻钢12Cr1MoV

6

弹簧

INCONELX-750

INCONELX-750

INCONELX-750


DSJ61Y能换双芯主蒸汽疏水截止阀主要结构长度:

公称通径(DN)

10

15

20

25

32

40

50

65

80

100

结构长度(L=mm)

200

200

240

240

240

300

300

400

400

480

工开阀门承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2)严格检查和控制原材料、原器件、配套件的进厂质量。
(3)保证所供设备加工工艺完善、检测手段完备。

(4)按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
