产品概述：
JJM8压力表截止阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
应用规范
设计制造：GB/T 12224-1989 ；JB/T 7747-1995
连接形式：管接头内螺纹连接
结构特征：锥面密封；浮动阀瓣
阀门检验和实验：GB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定 不锈钢按 GB/T 1220-1989的规定
适用范围
当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
主要外形形式
|
规格 |
M1 |
M2 |
L1 |
H |
Do |
重量（kg） |
|
DN6 |
M20×1.5左 |
M20×1.5 |
112 |
84 |
63 |
0.65 |
性能规范 单位：MPa
|
实验项目 |
压力值 |
|
公称压力 |
PN |
|
壳体实验 |
1.5PN |
|
密封试验 |
1.1PN |
|
气压试验 |
0.6PN |
|
适用温度 |
≤180℃ |
|
适用介质 |
水、蒸汽、油品等 |
主要外形尺寸
|
规格 |
M1 |
M2 |
L1 |
H |
Do |
重量（kg） |
|
DN6 |
M20×1.5左 |
M20×1.5 |
120 |
93 |
63 |
0.9 |

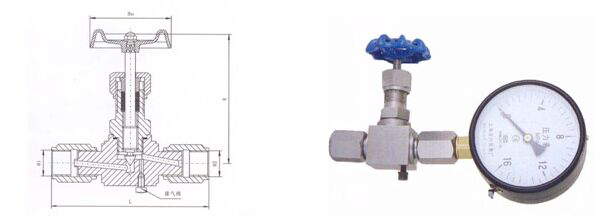

压力表截止阀结构图纸：
