一、概述:
PZ273电液动刀型闸阀是由电液动装置同刀闸阀配合,通过电液联动装置往复推位来控制阀门的开启和关闭,同时配合信号输出控制,可实现远程自控,是一种理想的智能式自控调节刀闸阀,广泛应用于冶金、电力、煤炭、矿山、水利等行业。
二、PZ273电液动刀型闸阀产品特点
1,机、电、液、仪一体化,实现现场控制,集中监控或自动控制。
2,无级调力,运行平稳,冲击力小,适用于较高压力场合。
3,节能,液压传动效率高达80%
4,阀门整体结构紧凑,体积小,无需液压泵站。
5,可控制任意阀位并可锁定。
电动装置参数:
◎电源:AC380V、AC220V、50HZ。
◎标准型:标准型产品具有防尘、防雨水的外壳保护能力、保护等级IP65,可直接用于户外。
◎防水型:产品具有防尘、防浸水(IP67)的外壳防护等级。
◎防爆型(EX):防爆等为DⅡ BT4/DⅡ CT4(不含乙炔)。
◎可选:配电气控制器
电动特点:
◎启闭迅速,平衡可靠,自动化程度高。
◎安装高度及位置不受限制。
◎采用防爆型电动装置,在易燃易爆,甚至有毒气体环境中可以正常工作。
◎配有手动,万一供电间断,可以手动操作开启或关闭阀门,有效控制介质,防止事故发生。
【电液动刀型闸阀主要尺寸参数】
MPa |
DN |
L |
D1 |
D2 |
H |
A |
B |
N-M |
0.6 |
50 |
43 |
90 |
110 |
650 |
160 |
140 |
4-M12 |
65 |
46 |
110 |
130 |
670 |
160 |
140 |
4-M12 |
|
80 |
46 |
125 |
150 |
685 |
160 |
140 |
4-M16 |
|
100 |
52 |
145 |
170 |
755 |
200 |
160 |
4-M16 |
|
125 |
56 |
175 |
200 |
790 |
200 |
160 |
8-M16 |
|
150 |
56 |
200 |
225 |
865 |
200 |
160 |
8-M16 |
|
200 |
60 |
255 |
280 |
940 |
220 |
180 |
8-M16 |
|
250 |
68 |
310 |
335 |
1030 |
220 |
180 |
12-M16 |
|
300 |
78 |
362 |
395 |
1180 |
220 |
180 |
12-M20 |
|
350 |
78 |
412 |
445 |
1285 |
220 |
180 |
12-M20 |
|
400 |
102 |
462 |
495 |
1390 |
240 |
220 |
16-M20 |
|
450 |
114 |
518 |
550 |
1500 |
240 |
220 |
16-M20 |
|
500 |
127 |
568 |
600 |
1600 |
240 |
220 |
16-M20 |
|
1.0 |
50 |
43 |
100 |
125 |
650 |
160 |
140 |
4-M16 |
65 |
46 |
120 |
145 |
670 |
160 |
140 |
4-M16 |
|
80 |
46 |
135 |
160 |
685 |
160 |
140 |
4-M16 |
|
100 |
52 |
155 |
180 |
755 |
200 |
160 |
8-M16 |
|
125 |
56 |
185 |
210 |
790 |
200 |
160 |
8-M16 |
|
150 |
56 |
210 |
240 |
865 |
200 |
160 |
8-M20 |
|
200 |
60 |
265 |
295 |
940 |
220 |
180 |
8-M20 |
|
250 |
68 |
320 |
350 |
1030 |
220 |
180 |
12-M20 |
|
300 |
78 |
368 |
400 |
1180 |
220 |
180 |
12-M20 |
|
350 |
78 |
428 |
460 |
1285 |
220 |
180 |
16-M20 |
|
400 |
102 |
482 |
515 |
1390 |
240 |
220 |
16-M20 |
|
450 |
114 |
532 |
565 |
1500 |
240 |
220 |
20-M22 |
|
500 |
127 |
585 |
620 |
1600 |
240 |
220 |
20-M22 |
液动刀型闸阀注意事项:
1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求*性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.刀型闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。

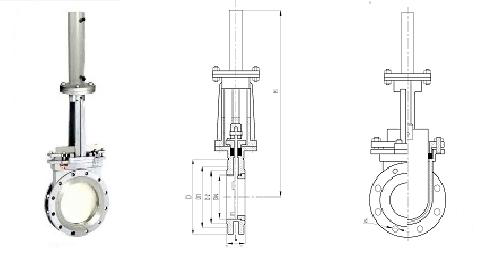

结构参数图:
工开阀门承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2)严格检查和控制原材料、原器件、配套件的进厂质量。
(3)保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。(4)按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多关产品信息,欢迎访问上海工开阀门制造有限公司产品分类→最佳的品质、一流的服务,工开为你创造更多价值!
