操纵台 |
闸阀 |
短管 |
操作行程 |
质量(Kg) |
||||||||||||||||
B |
B1 |
D2 |
d1 |
D1 |
H |
H1 |
B2 |
B3 |
B4 |
B5 |
d2 |
D3 |
H2 |
H3 |
D |
L1 |
带短管 |
无短管 |
||
PZ2-400 |
350 |
300 |
180 |
19 |
500 |
750 |
965 |
330 |
235 |
27 |
60 |
15 |
540 |
580 |
635 |
400 |
250 |
168 |
335 |
275 |
PZ2-500 |
380 |
285 |
640 |
630 |
500 |
300 |
193 |
410 |
330 |
|||||||||||
PZ2-600 |
600 |
1403 |
450 |
345 |
35 |
80 |
19 |
740 |
720 |
600 |
350 |
218 |
600 |
480 |
||||||
PZ2-800 |
550 |
445 |
940 |
885 |
815 |
800 |
450 |
250 |
830 |
675 |
||||||||||
PZ2-1000 |
500 |
400 |
250 |
22 |
700 |
900 |
1246 |
670 |
548 |
36 |
100 |
23 |
1175 |
966 |
1076 |
1000 |
550 |
268 |
1300 |
1072 |
PZ2-1200 |
1296 |
780 |
652 |
40 |
120 |
1375 |
1080 |
1106 |
1200 |
650 |
396 |
1721 |
1446 |
PZ矿用电动配水闸阀是直角式闸阀,用小型电动机作为动力源替代人工操作,可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水,也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质,水温不大于80℃。
一、PZ矿用电动配水闸阀概述
1、本系列产品是直角式闸阀,可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水,也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质,水温不大于80℃。
2、型号意义:
如:PZ2-400
PZ2-配水闸阀
400-公称直径
3、本系列产品所执行的标准是:企业标准Q/BBC-007-91《配水闸阀》。
二、PZ矿用电动配水闸阀结构说明

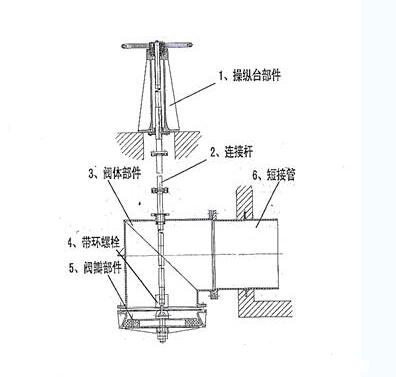

1、配水闸阀由操纵台、连接杆、阀杆、闸阀、短管等部件组成。
2、PZ2型用小型电动机作为动力源替代人工操作,方便、快捷。
3、闸阀由阀体和阀瓣构成。
(1)闸体为焊接件,下部装有一锥形密封环,与阀瓣共同构成密封部分。
(2)阀瓣由焊接件与橡胶垫构成,通过带环螺钉组件与阀杆绞接,以保证阀的密封性能。
4、短管用于埋入配水井井壁,为焊接件。
5、连接杆的长度由配水井底板至泵房底板的高度差来确定。分为5米、4.5米、4米、3.5米四种规格。用户也可以按实际安装高度确定连接杆的长度,按需定制。
三、PZ矿用电动配水闸阀安装
1、本产品在存放期间,操纵台丝杠应涂以防锈油脂,避免日晒雨淋。阀门部件应避免沾染油脂,防止橡胶老化。
2、在灌注井壁时,预留短管孔和支撑阀闸的槽钢孔,泵房地面预留操纵台基础孔。
3、连接阀闸和短管的法兰(中间加橡胶垫),把短管穿入预留孔中,借阀闸的外露阀杆找好垂直度,固定支撑槽钢。
4、操纵台就位后,按说明书要求尺寸提升丝杠。
5、核对阀杆至丝杠间的连接杆长度,装上连接杆,再校对一下垂直度,把操纵台和短管固定。
6、卸下阀杆端部的卡环,检查整个机构操作是否灵活。
