SPZ673双驱动气动刀形闸阀(气动调节型刀型闸阀)具有气动执行机构(双层气缸并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动手动转换装置)的低支架明杆闸阀。手轮上部的外伸指示杆的上升和下降,标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时,外伸指示杆位于Z低位置;反之,闸阀全开时,外伸指示杆位于Z高位置。此即为本阀启闭状态的现场指示。
详细说明
SPZ673双驱动气动刀形闸阀(气动调节型刀型闸阀)本阀结构特点: 1、采用对夹式结构,体积小,重量轻。 2、完全敞开的通道,可以防止介质在阀内沉积。 3、新研制的U型封圈,可以保证阀门的良好密封性。 4、闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。 5、流阻小。 6、 安装维修方便。
双驱动气动刀型闸阀特点:
1、流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。
2、启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。
3、高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。
5、介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单,结构长度短,制造工艺性好,适用范围广。
8、结构紧凑,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料,密封可靠,操作轻便灵活。
双驱动气动刀型闸阀技术参数:
品牌/型号:四川自高SPZ673 SPZ673F SPZ673H SPZ673W。
主体材料:铸钢,不锈钢。
适用介质:糖桨,纸桨,污水,煤矿,灰,渣水混合物等介质。
材质:铸钢,不锈钢。
密封形式:软密封,硬密封。
标准:国标,美标。
外形:中型。
流动方向:单向。
零部件及配件:定位器。
用途:排污。
类型(通道位置):二通式。
连接形式:对夹,法兰。
公称通径:DN50-DN1200(mm)。
驱动方式:双驱动气动。
压力环境:常压。
工作温度:常温℃。
传动方式:双驱动连接方式:对夹7法兰4形式;
明杆平行式单闸板3密封面或衬里材料:橡胶X 四氟F。
双驱动气动刀形闸阀主要性能规范
公称压力(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
工作温度 |
适用介质 |
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
双驱动气动刀形闸阀主要零部件材质
体、盖 |
闸阀 |
阀杆 |
密封面 |
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
双驱动气动刀形闸阀主要外形及连接尺寸(mm)
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
0.6 MPa |
50 |
48 |
90 |
110 |
335 |
4-M12 |
1.0 MPa |
50 |
48 |
100 |
125 |
335 |
4-M16 |
65 |
48 |
110 |
130 |
363 |
4-M12 |
65 |
48 |
120 |
145 |
363 |
4-M16 |
||
80 |
51 |
125 |
150 |
395 |
4-M16 |
80 |
51 |
135 |
160 |
395 |
4-M16 |
||
100 |
51 |
145 |
170 |
465 |
4-M16 |
100 |
51 |
155 |
180 |
465 |
8-M16 |
||
125 |
57 |
175 |
200 |
530 |
8-M16 |
125 |
57 |
185 |
210 |
530 |
8-M16 |
||
150 |
57 |
200 |
225 |
630 |
8-M16 |
150 |
57 |
210 |
240 |
630 |
8-M20 |
||
200 |
70 |
255 |
280 |
750 |
8-M16 |
200 |
70 |
265 |
295 |
750 |
8-M20 |
||
250 |
70 |
310 |
335 |
900 |
12-M16 |
250 |
70 |
320 |
350 |
900 |
12-M20 |
||
300 |
76 |
362 |
395 |
1120 |
12-M20 |
300 |
76 |
368 |
400 |
1120 |
12-M20 |
||
350 |
76 |
412 |
445 |
1260 |
12-M20 |
350 |
76 |
428 |
460 |
1260 |
16-M20 |
||
400 |
89 |
462 |
495 |
1450 |
16-M20 |
400 |
89 |
482 |
515 |
1450 |
16-M22 |
||
450 |
89 |
518 |
550 |
1600 |
16-M20 |
450 |
89 |
532 |
565 |
1600 |
20-M22 |
||
500 |
114 |
568 |
600 |
1800 |
16-M20 |
500 |
114 |
585 |
620 |
1800 |
20-M22 |
||
600 |
114 |
670 |
705 |
2300 |
20-M22 |
600 |
114 |
685 |
725 |
2300 |
20-M27 |
||
700 |
127 |
775 |
810 |
2500 |
24-M22 |
700 |
127 |
800 |
840 |
2500 |
24-M27 |
||
800 |
127 |
880 |
920 |
2800 |
24-M27 |
800 |
127 |
898 |
950 |
2800 |
24-M30 |
||
900 |
154 |
980 |
1020 |
3100 |
27-M27 |
900 |
154 |
1005 |
1050 |
3100 |
28-M30 |
||
1000 |
165 |
1080 |
1120 |
3400 |
28-M27 |
1000 |
165 |
1115 |
1160 |
3400 |
28-M30 |
||
1200 |
190 |
1295 |
1340 |
3600 |
32-M30 |
1200 |
180 |
1325 |
1380 |
3600 |
32-M36 |

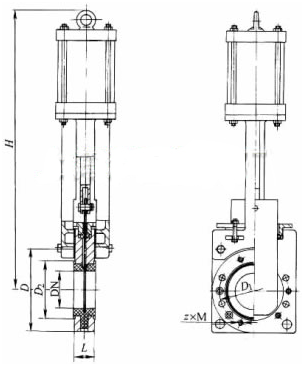

结构参数图:
