一、Z15W内螺纹闸阀应用规范
公称压力：2.5MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G?NPT.BSPT.BSP.DIN259/2999

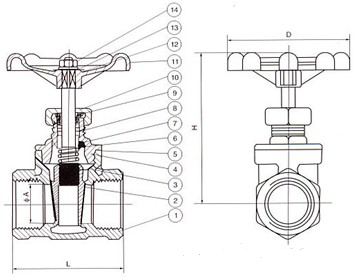

二、Z15W内螺纹闸阀主要零件材料
|
序号NO. |
零件名称 |
材质 |
|
1 |
不锈钢CF8M/CF8 |
|
|
2 |
闸板 |
不锈钢CF8M/CF8 |
|
3 |
阀杆 |
不锈钢SS316/304 |
|
4 |
阀盖 |
不锈钢CF8M/CF8 |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
止推垫片 |
不锈钢SS304 |
|
7 |
阀杆架 |
不锈钢SS316/SS304 |
|
8 |
填料 |
聚四氟乙烯PTFE |
|
9 |
螺母 |
不锈钢SS304 |
|
10 |
填料压盖螺母 |
不锈钢SS316/SS304 |
|
11 |
手轮 |
铝合金 |
|
12 |
铭牌 |
铝 |
|
13 |
手轮垫片 |
不锈钢SS304 |
|
14 |
手轮螺母 |
不锈钢SS304 |
内螺纹闸阀具有以下优点：
流体阻力小 , 密封面受介质的忡刷和侵蚀小。 开闭较省力。 介质流向不受限制 , 不扰流、不降低压力。 形体简单 , 结构长度短，制造工艺性好，适用范围广。 闸阀的缺点如下： 密封面之间易引起冲蚀和擦伤，维修比较困难。 外形尺寸较大，开启需要一定的空间，开闭时间长。 结构较复杂。 闸阀的种类 ,按密封面可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可 分为 : 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
三、Z15W内螺纹闸阀主要连接尺寸及重量
|
SIZE |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
|
A |
15 |
20 |
25 |
32 |
38 |
50 |
|
H |
90 |
97 |
108 |
120 |
146 |
163 |
|
L |
55 |
60 |
65 |
75 |
85 |
95 |
|
D |
70 |
70 |
80 |
80 |
90 |
100 |
