散热型焊接针型阀产品介绍
散热型焊接针型阀适用于火力发电厂的蒸汽等高压高温管路上作为启闭机构。阀体材料选用优质碳钢不锈钢或耐热合金钢锻造，密封面采用硬质合金堆焊而成。高温高压针型阀密封性能良好等优点是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。安装时应使介质的流向与阀体上的箭头方向一致。
散热型焊接针型阀制造标准
设计与制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
结构长度：GB12221
检验与实验：GB/T13927
散热型焊接针型阀主要零部件材料
|
零件名称 |
阀杆、阀盖、螺栓Body,Bonnet bolt |
阀杆、阀瓣密封圈Stem,Disc,Gasket |
填料 |
垫片 |
手柄 |
|
J61Y-170V |
铬镍不锈钢Cr.NiStainlesss steel |
不锈钢 |
聚四氧乙稀、柔性石墨PTEF,Soft graphite |
橡胶石棉板Latex asbestos |
优质碳钢 |

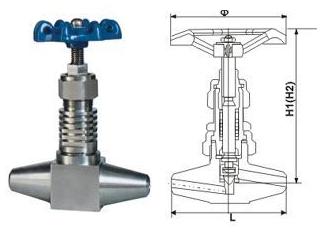

散热型焊接针型阀结构图及连接尺寸
|
公称直径DNmmNominal Diameter |
管螺纹RC Source loint |
尺寸Dimensions |
重量Kg |
||||
|
Do |
L |
H |
Hi |
d |
|||
|
6 |
3/4 |
80 |
78 |
100 |
110 |
6 |
1.20 |
|
10 |
1 |
80 |
120 |
100 |
110 |
8 |
1.50 |
|
15 |
11/4 |
100 |
130 |
120 |
130 |
12 |
1.70 |
|
20 |
2 |
120 |
145 |
150 |
165 |
15 |
2.60 |
