CS41H自由浮球式蒸汽疏水阀是自动阀门尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。本产品根据浮力的原理， 使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。能连续排水、性能稳定、排水量大、漏水量小。能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
主要外形及连接尺寸
|
尺寸 |
型号Type |
CS11H-16C |
|||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
L |
150 |
150 |
150 |
270 |
280 |
290 |
|
|
H |
195 |
195 |
195 |
250 |
290 |
300 |
|
|
H1 |
103 |
103 |
103 |
108 |
108 |
108 |
|
主要零件材料
|
产品型号 |
口径 |
尺寸Dimensions |
||||||||||||
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
||||||
|
15 |
195 |
195 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|||||
|
20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
||||||
|
25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
||||||
|
25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|||||
|
32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4-φ18 |
||||||
|
40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4-φ18 |
||||||
|
50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
||||||
|
50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|||||
|
65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
||||||
|
80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
||||||
|
100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
||||||
|
125 |
480 |
510 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
||||||
|
150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
||||||

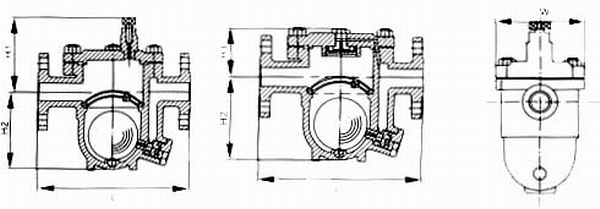

CS41H自由浮球式蒸汽疏水阀结构图：
工开阀门承诺：
(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。
(2）严格检查和控制原材料、原器件、配套件的进厂质量。
(3）保证所供设备加工工艺完善、检测手段完备。
(4）按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
