CS49H复式圆盘式疏水阀

CS49H复式圆盘式疏水阀  CS49H圆盘式蒸汽疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,

CS49H复式圆盘式疏水阀

CS49H圆盘式蒸汽疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。

【产品特点】:

1、间断排放凝结水。

2、耐腐蚀,耐磨损,使用寿命长。

3、该阀体积小,重量轻,安装简便。

4、内置大流通面积过滤网,确保无故障工作。

5、可在线更换内件和在线清理杂质,维护方便。

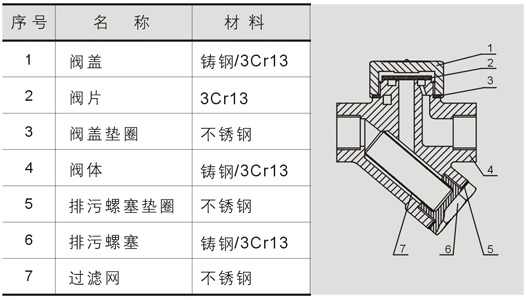

【零部件名称】:

CS49H复式圆盘式疏水阀

【工作原理、流程图】:

CS49H复式圆盘式疏水阀

1、当装置启动时,空气和冷凝水进入疏水阀,阀片在工作压差的作用下被推离阀座,迅速排出空气和冷凝水。

CS49H复式圆盘式疏水阀

2、热凝水进入疏水阀,阀片仍被推离阀座,说明圆盘式疏水阀的排放动作并不受温度影响。

CS49H复式圆盘式疏水阀

3、当蒸汽进入时,由于蒸汽的流速比凝结水快,阀片在蒸汽流动的吸力下迅速贴向阀座,同时由于阀片上部的受力面积(整个阀片)大于下部(蒸汽进口),所以阀片紧紧关闭阀口。

CS49H复式圆盘式疏水阀

4、阀口被关闭时,阀片上部的蒸汽被封存在阀帽内,形成汽室。直到汽室里的蒸汽冷凝降温后,汽室内的压降促使阀片重新被推开,继续排放凝结水。

【外形连接尺寸】:

CS49H复式圆盘式疏水阀

产品型号Produstion Type

DN

尺寸(mmDimensions

螺纹连接

承插焊连接

法兰连接

L

H

L

H

d1

t

L

H

D

D1

D2

b

f

Z-φd

CS19H

16

C

15

90

80

75

80

23

7

150

110

95

65

45

14

2

4-φ14

25

20

90

90

85

90

28

7

150

110

105

75

55

14

2

4-φ14

40

25

90

115

90

115

33

10

160

115

115

85

65

14

2

4-φ14

CS69H

16

C

32

120

138

120

138

42

12

230

138

135

100

78

16

2

4×φ18

25

40

120

148

120

148

52

12

230

148

145

110

85

16

3

4×φ18

40

50

140

163

140

163

62

12

230

163

160

125

100

16

3

4×φ18

CS49H

16

C

65

/

/

/

/

/

/

250

185

180

145

120

18

3

4×φ18

25

80

/

/

/

/

/

/

280

285

195

160

135

20

3

8×φ18

40

100

/

/

/

/

/

/

310

315

215

180

155

20

3

8×φ18

15

90

80

75

80

23

7

150

110

95

95

45

14

2

4-φ14

20

90

90

85

90

28

7

150

110

105

75

55

14

2

4-φ14

CS19H-16Z
CS49H-16Z

25

90

115

90

115

33

10

160

115

115

85

65

14

2

4-φ14
